एलसीएम बॅकलाइट: प्लॅस्टिक फ्रेम आणि दुहेरी बाजूंच्या टेपची गंभीर भूमिका

आधुनिक डिस्प्ले तंत्रज्ञानामध्ये, लिक्विड क्रिस्टल स्क्रीन (एलसीडी स्क्रीन) मुख्य घटक म्हणून काम करते आणि त्याची एकूण कामगिरी मुख्यत्वे त्यामागील एकात्मिक मॉड्यूलवर अवलंबून असते - एलसीएम (एलसीडी मॉड्यूल). LCM लिक्विड क्रिस्टल डिस्प्ले डिव्हाइस, ड्रायव्हिंग सर्किटरी, स्ट्रक्चरल घटक आणि बॅकलाइटला संपूर्ण मॉड्यूलमध्ये समाकलित करते, बॅकलाइटच्या चमकदार प्रभावासह थेट डिस्प्लेची अंतिम दृश्य गुणवत्ता निर्धारित करते. बॅकलाइटच्या जटिल संरचनेत, प्लॅस्टिक फ्रेम आणि दुहेरी बाजू असलेला टेप सारखे घटक ऑप्टिकल फिल्म्स आणि प्रकाश स्रोतांसारख्या मुख्य भागांसह एकत्रितपणे मॉड्यूलची स्थिरता आणि ऑप्टिकल कार्यप्रदर्शन सुनिश्चित करण्यासाठी एकत्रितपणे कार्य करतात.

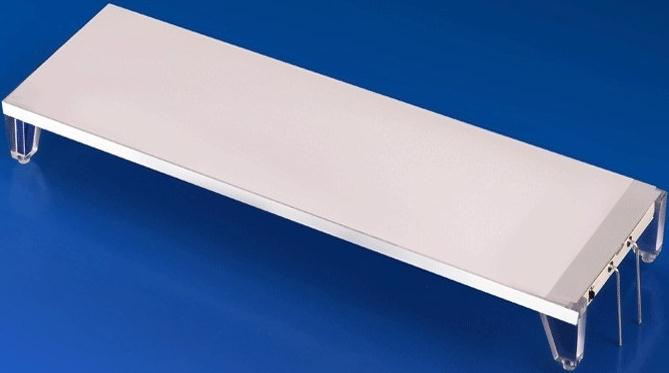

बॅकलाइट: डिस्प्ले व्हिज्युअलचा पाया

बॅकलाइट (बॅकलाइट) लिक्विड क्रिस्टल स्क्रीनच्या मागे स्थित आहे आणि त्याचे मुख्य कार्य पॉइंट प्रकाश स्रोतांना एकसमान आणि चमकदार पृष्ठभागाच्या प्रकाश स्रोतांमध्ये रूपांतरित करणे आहे. त्याचे ऑप्टिकल डिझाइन संपूर्ण मॉड्यूलच्या ब्राइटनेस एकसारखेपणा, कॉन्ट्रास्ट आणि रंग कार्यप्रदर्शनावर थेट परिणाम करते, जे विशेषतः रंग प्रदर्शन मॉड्यूल्ससाठी (TFT डिस्प्ले मॉड्यूल) महत्त्वपूर्ण आहे. ठराविक बॅकलाइटमध्ये प्रकाश स्रोत, प्रकाश मार्गदर्शक प्लेट, ऑप्टिकल फिल्म्सचे अनेक स्तर, स्ट्रक्चरल प्लास्टिक फ्रेम आणि ड्रायव्हिंग लाइट बोर्ड हे सर्व काळजीपूर्वक एकत्र केले जाते. चीनमधील अनेक आघाडीच्या एलसीडी डिस्प्ले निर्मात्यांद्वारे या क्षेत्रातील सतत नवनवीन शोध प्रत्येक घटकाच्या भूमिकेच्या सखोल आकलनावर आधारित आहे.

प्लॅस्टिक फ्रेम: द ड्युअल गार्डियन ऑफ ऑप्टिक्स अँड स्ट्रक्चर

प्लास्टिक फ्रेम बॅकलाइटचा सांगाडा म्हणून काम करते, केवळ आवश्यक यांत्रिक समर्थन आणि संरक्षण प्रदान करत नाही तर महत्त्वपूर्ण ऑप्टिकल व्यवस्थापन कार्ये देखील करते. सामग्रीची निवड विविध उत्पादनांच्या डिझाइनसाठी थेट तयार केली जाते:

URZ2501 साहित्य:उत्कृष्ट परावर्तक आणि प्रकाश-अवरोधित गुणधर्म ऑफर करते, सामान्यतः मध्य-ते-उच्च-एंड कलर डिस्प्ले मॉड्यूल्स (TFT डिस्प्ले मॉड्यूल) मध्ये कॉन्ट्रास्ट आणि रंग शुद्धता वाढवण्यासाठी वापरली जाते.

पीसी व्हाईट साहित्य:एलसीडी स्क्रीनचे स्लिम प्रोफाइल सुलभ करून, साइड-लिट बॅकलाइट डिझाइनमध्ये वापरले जाते.

पीसी व्हाइट + फायबरग्लास साहित्य:कडक विश्वासार्हतेच्या आवश्यकतांसह औद्योगिक वातावरणासाठी योग्य, तळ-लिट बॅकलाइट उत्पादनांची संरचनात्मक कडकपणा वाढवते.

सानुकूलित एलसीडी स्क्रीनचा समावेश असलेल्या प्रकल्पांमध्ये, विशिष्ट ऑप्टिकल प्रभाव आणि यांत्रिक वैशिष्ट्ये साध्य करण्यासाठी प्लास्टिक फ्रेमची रचना आणि सामग्रीची निवड महत्त्वाची आहे.

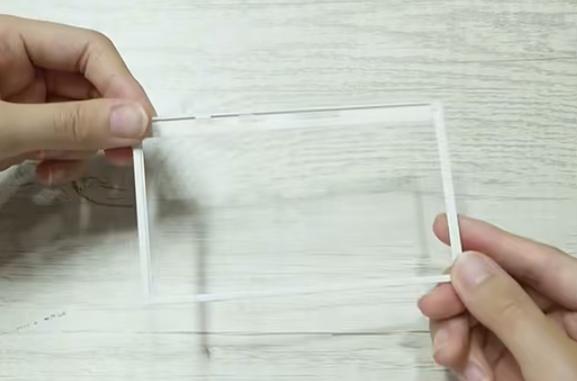

दुहेरी बाजू असलेला टेप: लपवलेला चिकट आणि प्रकाश-ब्लॉकिंग विशेषज्ञ

दुहेरी बाजू असलेला टेप एलसीएम असेंब्लीमध्ये "चिपकणारा" म्हणून अपरिहार्य भूमिका बजावते. लाइट गाइड प्लेट, डिफ्यूजन फिल्म आणि ब्राइटनेस एन्हांसमेंट फिल्म यासारख्या अंतर्गत ऑप्टिकल फिल्म्स सुरक्षित करण्यासाठी आणि शेवटी बॅकलाइटला एलसीडी स्क्रीनशी घट्टपणे जोडण्यासाठी हे जबाबदार आहे.

पारंपारिक दुहेरी बाजू असलेला टेप:विविध सब्सट्रेट्समध्ये उपलब्ध (उदा. सब्सट्रेट-फ्री, पीईटी) आणि जाडीचे पर्याय (0.03–0.30 मिमी). COG-स्ट्रक्चर LCD स्क्रीन कनेक्ट करताना, योग्य जाडीची दुहेरी बाजू असलेला टेप निवडल्याने दाब प्रभावीपणे कमी होतो आणि डिस्प्ले पांढरे डाग दिसणे टाळता येते.

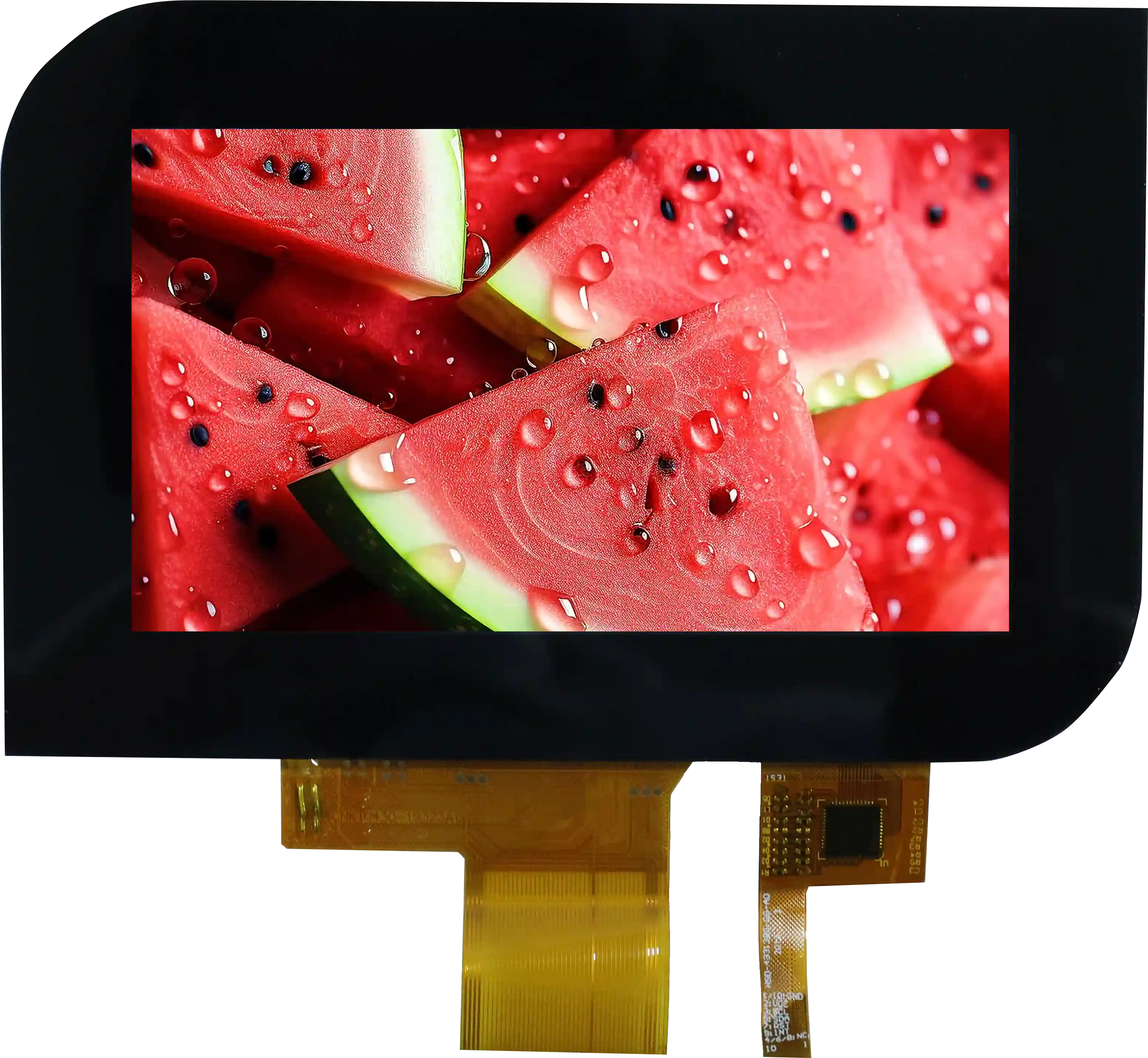

काळा-पांढरा दुहेरी बाजू असलेला टेप:प्रकाश अवरोधित करण्यासाठी काळी बाजू आणि परावर्तनासाठी पांढरी बाजू असलेली ही एक कार्यात्मक सामग्री आहे, जी एकाच वेळी चिकटणे, प्रकाश अवरोधित करणे आणि प्रतिबिंब ही तीन कार्ये करते. रंग डिस्प्ले मॉड्यूल्स (TFT डिस्प्ले मॉड्यूल) चे प्रभावी प्रदर्शन क्षेत्र परिभाषित करण्यासाठी आणि लवचिक सर्किट्स (FPC) सुरक्षित करण्यासाठी हे सहसा वापरले जाते, ज्यामुळे डिस्प्ले सीमा स्पष्टता आणि एकंदर विश्वासार्हता सुधारण्यासाठी एक महत्त्वाचा घटक बनतो.

निष्कर्ष

LCM च्या तंतोतंत प्रणालीमध्ये, प्रकाश-उत्सर्जक LEDs आणि प्रकाश-मार्गदर्शक प्लेट्सपासून फिक्सिंग प्लास्टिक फ्रेम्स आणि दुहेरी बाजूंच्या टेपपर्यंत, प्रत्येक घटक एक अद्वितीय आणि न बदलता येणारे कार्य करतो. ते तंतोतंत समन्वयाने एकत्र काम करतात आणि कोणत्याही एका दुव्याची अनुपस्थिती किंवा दोष एकूण कामगिरी आणि विश्वासार्हतेवर परिणाम करेल. प्लॅस्टिक फ्रेम आणि दुहेरी बाजूच्या टेपचे मूल्य तंतोतंत त्यांच्या अपरिहार्य घटकांसह इतर मुख्य घटक जसे की बॅकलाइट आणि एलसीडी स्क्रीनमध्ये आहे, एकत्रितपणे स्थिर, कार्यक्षम आणि उच्च-गुणवत्तेच्या प्रदर्शन मॉड्यूलचा पाया तयार करते.
