एलसीडी ब्लॅक टेक्नॉलॉजीचे सर्वसमावेशक विश्लेषण (भाग 1): रचना आणि कनेक्शन, डिस्प्लेचा कोर कोड अनलॉक करणे

आजच्या जगात जेथे इलेक्ट्रॉनिक उपकरणे सर्वव्यापी आहेत, लिक्विड क्रिस्टल डिस्प्ले (LCDs) मानवी-मशीन परस्परसंवादासाठी मुख्य इंटरफेस म्हणून काम करतात आणि त्यांच्या तांत्रिक क्षमता थेट उपकरणांचा वापरकर्ता अनुभव निर्धारित करतात. स्मार्ट वेअरेबलपासून ते औद्योगिक नियंत्रण प्रणालींपर्यंत, ऑटोमोटिव्ह डिस्प्लेपासून ग्राहक इलेक्ट्रॉनिक्सपर्यंत, विविध परिस्थितींमध्ये एलसीडी उत्पादनांच्या मागे काळजीपूर्वक डिझाइन केलेल्या संरचनात्मक योजना आणि कनेक्शन तंत्रज्ञान आहेत. एक व्यावसायिक सानुकूल LCD डिस्प्ले निर्माता आणि एक शक्तिशाली LCD डिस्प्ले कारखाना म्हणून, CNK एक विशेष आणि अत्याधुनिक उच्च-टेक उपक्रम आहे जो R&D, प्रदर्शन उपकरणे आणि HMI (मानवी-मशीन इंटरफेस) उत्पादनांच्या उत्पादन आणि विक्रीसाठी समर्पित आहे.

आज, आम्ही LCD च्या मूलभूत तत्त्वांचे सखोल विश्लेषण करू, जे तुम्हाला डिस्प्ले तंत्रज्ञानाचे मूळ तर्क समजून घेण्यास मदत करेल.

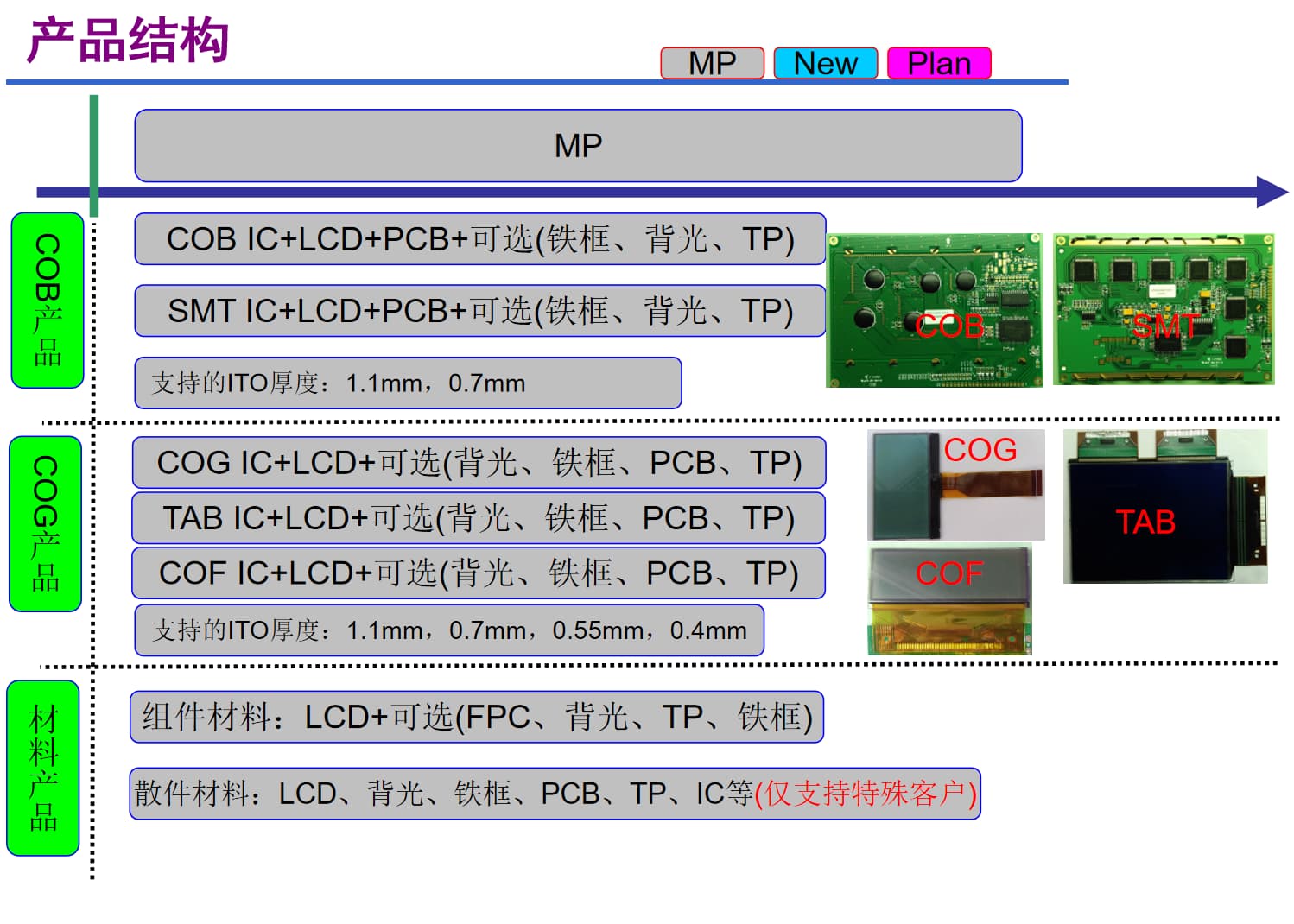

I. उत्पादनाची रचना: टेलर-मेड डिस्प्ले सोल्यूशन्स

LCDs च्या उत्पादनाची रचना एक-आकार-फिट-सर्व नाही परंतु अनुप्रयोग परिस्थिती आणि कार्यप्रदर्शन आवश्यकतांनुसार सानुकूलित आहे. एक अनुभवी डिस्प्ले मॅन्युफॅक्चरिंग कंपनी म्हणून, CNK च्या मुख्य उत्पादनांमध्ये मोनोक्रोम LCDs आणि मोनोक्रोम मॉड्यूल्स, 0.96-15.6 इंच TFT डिस्प्ले मॉड्यूल्स, OLED मॉड्यूल्स आणि HMI ह्युमन-मशीन इंटरॲक्शन मॉड्यूल्स यांचा समावेश आहे. त्याच्या उत्पादनाच्या संरचनेत मुख्य उत्पादने आणि विविध व्युत्पन्न योजनांच्या तीन श्रेणींचा समावेश होतो:

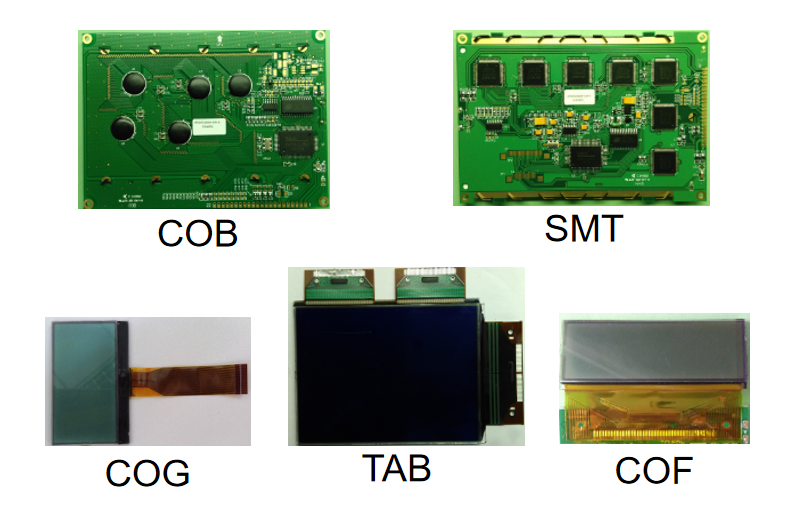

1. एकात्मिक उत्पादने: कार्यक्षम आणि स्थिर मुख्य प्रवाहातील निवडी

•  COB उत्पादने: "IC + LCD + PCB" च्या कोर आर्किटेक्चरचा अवलंब करा आणि लोखंडी फ्रेम्स, बॅकलाइट्स आणि TP (टच पॅनेल) सारख्या पर्यायी घटकांनी सुसज्ज केले जाऊ शकते. उच्च एकात्मता आणि मजबूत स्थिरतेसह, ते औद्योगिक नियंत्रण आणि ऑटोमोटिव्ह उपकरणे यासारख्या कठोर विश्वासार्हतेच्या आवश्यकता असलेल्या परिस्थितींमध्ये मोठ्या प्रमाणावर वापरले जातात.
•  COG उत्पादने:"IC + LCD" वर आधारित, ते बॅकलाइट्स, लोखंडी फ्रेम्स, PCBs आणि TP सारख्या उपकरणांच्या लवचिक निवडीला समर्थन देतात. कार्यप्रदर्शन सुनिश्चित करताना, ते स्ट्रक्चरल डिझाइन सुलभ करतात, त्यांना स्मार्ट वेअरेबल, लहान पोर्टेबल डिव्हाइसेस आणि कठोर आकार मर्यादांसह इतर उत्पादनांसाठी योग्य बनवतात.
•  SMT/COF/TAB उत्पादने:SMT IC, COF IC, आणि TAB IC अनुक्रमे LCD सह एकत्रित करा, पर्यायी ॲक्सेसरीजसह, मिड-टू-हाय-एंड डिस्प्ले गरजा पूर्ण करा. त्यापैकी, COF आणि TAB योजना अरुंद-बेझेल आणि उच्च-रिझोल्यूशन उत्पादनांमध्ये उत्कृष्ट आहेत

•  घटक साहित्य:LCD वर केंद्रित, ते FPC (लवचिक मुद्रित सर्किट्स), बॅकलाइट्स, TP आणि लोखंडी फ्रेम्स सारख्या घटकांसह जोडले जाऊ शकतात, जे ग्राहकांना सेमी-इंटिग्रेटेड सोल्यूशन्स प्रदान करतात जे कस्टमायझेशन लवचिकता आणि असेंबली कार्यक्षमता संतुलित करतात.
• सुटे भाग साहित्य:LCD, बॅकलाइट्स, लोखंडी फ्रेम्स, PCBs, TPs आणि ICs यासह सुटे भागांचा संपूर्ण संच ऑफर करा, केवळ विशेष ग्राहकांच्या सखोल सानुकूलनाच्या गरजा पूर्ण करा. हे सानुकूल एलसीडी डिस्प्ले निर्मात्याची लवचिक अनुकूलन क्षमता पूर्णपणे प्रदर्शित करते आणि विशिष्ट आणि वैयक्तिक प्रदर्शन परिस्थितींसाठी योग्य आहे.

हे लक्षात घेण्यासारखे आहे की CNK च्या विविध संरचनात्मक योजना वेगवेगळ्या ITO जाडींना समर्थन देतात: COB आणि SMT योजना 1.1 मिमी आणि 0.7 मिमी जाडीला समर्थन देतात; COG, COF, आणि TAB योजना पुढे 0.55mm आणि 0.4mm पर्यंत वाढवतात. पातळ ITO जाडीमुळे उपकरणांचे सूक्ष्मीकरण आणि हलके वजन सक्षम होते, जे एलसीडी डिस्प्ले फॅक्ट्रीची उत्कृष्ट तांत्रिक ताकद देखील प्रतिबिंबित करते.

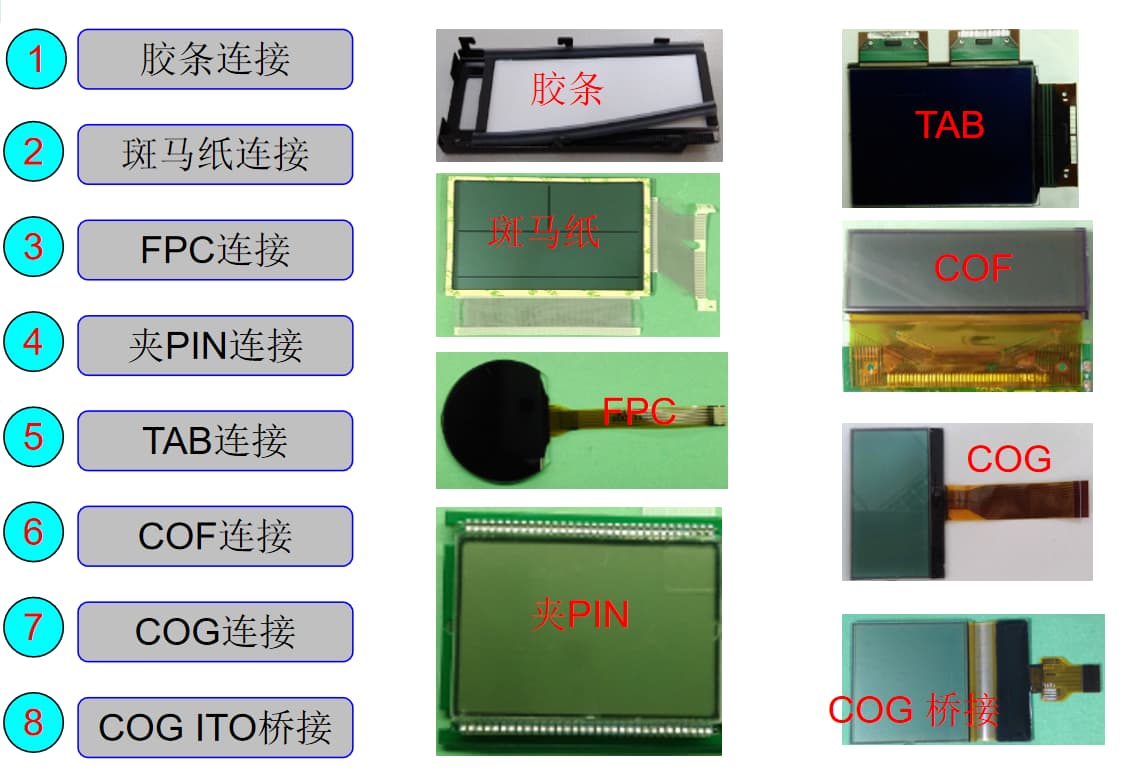

II. कनेक्शन पद्धती: कार्यक्षम ट्रांसमिशन "ब्रिज" डिझाइन

जर उत्पादनाची रचना एलसीडीचा "कंकाल" असेल, तर जोडणीची पद्धत ही त्यातून चालणारी "रक्तवाहिनी" असते, जी सिग्नल ट्रान्समिशनच्या स्थिरतेवर आणि उत्पादनाच्या असेंब्लीच्या सोयीवर थेट परिणाम करते. व्यावसायिक डिस्प्ले मॅन्युफॅक्चरिंग कंपनी म्हणून, CNK 8 मुख्य प्रवाहातील कनेक्शन पद्धतींवर प्रभुत्व मिळवते, विविध अनुप्रयोग परिस्थिती पूर्णपणे कव्हर करते:

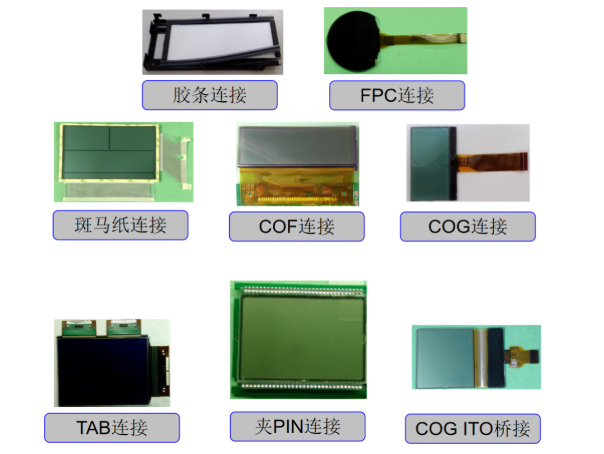

1. मूलभूत कनेक्शन योजना: साध्या, विश्वासार्ह आणि खर्च-नियंत्रित ·

• रबर पट्टी कनेक्शन:ऑपरेट करण्यास सोपे आणि कमी किमतीत, कनेक्शन स्थिरतेसाठी कमी आवश्यकता असलेल्या सामान्य इलेक्ट्रॉनिक उपकरणांसाठी योग्य.
• झेब्रा पेपर कनेक्शन:चांगल्या चालकता आणि लवचिकतेसह, ते किंचित संरचनात्मक विकृतीशी जुळवून घेते आणि बहुतेकदा लहान एलसीडी आणि पीसीबी जोडण्यासाठी वापरले जाते.
•  पिन क्लिप कनेक्शन:वेगळे करणे सोपे आणि नंतरच्या देखभालीसाठी सोयीस्कर, हे उपकरणांमध्ये मोठ्या प्रमाणावर वापरले जाते ज्यांना वारंवार डीबगिंग किंवा घटक बदलण्याची आवश्यकता असते.

• FPC कनेक्शन:लवचिक मुद्रित सर्किट्ससह एकत्रित, ते बहु-कोन आणि अरुंद जागेत कनेक्शन मिळवू शकते, ज्यामुळे स्मार्ट वेअरेबल, फोल्ड करण्यायोग्य उपकरणे आणि इतर उत्पादनांसाठी ही प्राधान्य योजना बनते.
• TAB कनेक्शन:ड्रायव्हर IC ला TAB (Anisotropic Conductive Film) द्वारे LCD ला थेट जोडते, कनेक्शन नोड्स कमी करते आणि ट्रान्समिशन कार्यक्षमता आणि स्थिरता सुधारते.
• COG कनेक्शन:IC ला थेट LCD च्या काचेच्या सब्सट्रेटशी जोडते, ज्यामुळे उत्पादनाचा आकार मोठ्या प्रमाणात कमी होतो आणि एकीकरण सुधारते, जी हाय-एंड पोर्टेबल उपकरणांसाठी मुख्य कनेक्शन पद्धत आहे.
• COF कनेक्शन:IC एका लवचिक फिल्मवर पॅक केले जाते आणि नंतर एलसीडीशी जोडले जाते, लवचिकता आणि उच्च एकत्रीकरण या दोन्ही वैशिष्ट्यांसह, अरुंद बेझल आणि उच्च रिझोल्यूशनच्या डिस्प्लेच्या गरजांना अनुकूल करते.
• COG ITO ब्रिजिंग:एक विशेष ब्रिजिंग डिझाइन सिग्नल ट्रान्समिशन मार्गाला अधिक अनुकूल करते, मोठ्या आकाराच्या आणि उच्च-प्रतिमा-गुणवत्तेच्या एलसीडीमध्ये उत्कृष्ट कामगिरी करते.

समृद्ध संरचनात्मक योजना आणि विश्वासार्ह कनेक्शन तंत्रज्ञानावर विसंबून, CNK, चायना TFT डिस्प्लेच्या क्षेत्रातील उच्च-गुणवत्तेचा उपक्रम म्हणून, विविध उद्योगांसाठी सतत उच्च-गुणवत्तेची डिस्प्ले समाधाने प्रदान करते. पुढील लेखात, आम्ही एलसीडीचे प्रकार वर्गीकरण आणि प्रदर्शन मोड एक्सप्लोर करणे सुरू ठेवू, म्हणून ट्यून राहा!
