एलसीडी कार्यप्रदर्शन आणि स्थिरता अनलॉक करण्यासाठी मास्टर पोर्च सेटिंग्ज - हार्डवेअर डिझाइनसाठी मुख्य विचार

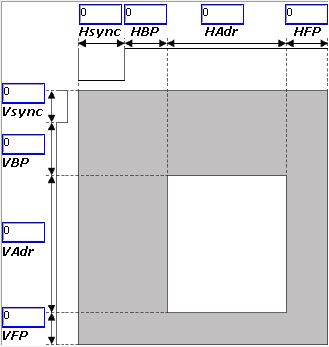

एलसीडी स्क्रीन आणि संबंधित एलसीडी मॉड्यूल्सच्या हार्डवेअर डिझाइनमध्ये, वेळेच्या पॅरामीटर्सचे अचूक कॉन्फिगरेशन इष्टतम प्रदर्शन कार्यक्षमता आणि सिस्टम स्थिरता प्राप्त करण्यासाठी मूलभूत आहे. यापैकी, PORCH (ब्लँकिंग इंटरव्हल) सेटिंग्ज विशेषतः गंभीर आहेत - ते पिक्सेल घड्याळ (PCLK), क्षैतिज/उभ्या समक्रमण सिग्नल (Hsync/Vsync), समोर/मागे पोर्चेस (HBP/HFP, VBP/VFP), आणि सक्रिय पिक्सेल/व्हीएडीएरिया (ऍक्टिव्ह पिक्सेल) च्या अचूक सीमा परिभाषित करतात. व्यावसायिक एलसीडी डिस्प्ले निर्माता म्हणून, CNK इलेक्ट्रॉनिक्स (CNK) प्रारंभिक निवड टप्प्यात या पॅरामीटर आवश्यकता स्पष्ट करण्याच्या महत्त्वावर जोर देते. हे ड्रायव्हर IC आणि ग्लास सब्सट्रेट वेळेत सुसंगतता सुनिश्चित करते, नंतर महाग डिझाइन पुनरावृत्ती टाळते.

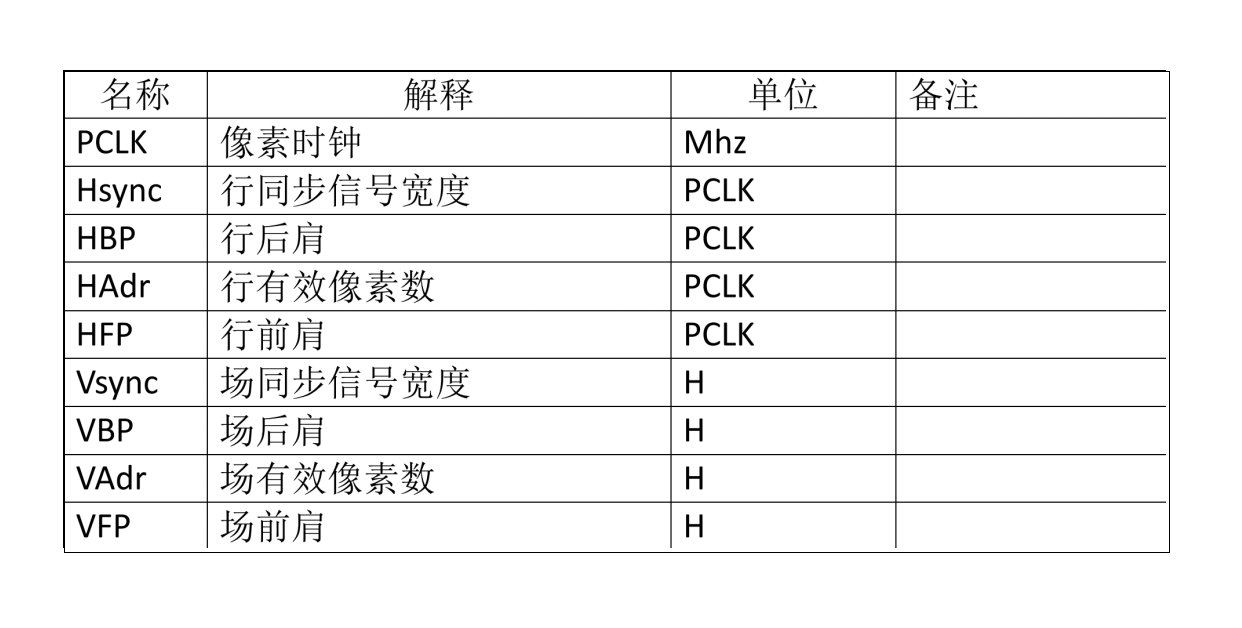

पोर्च पॅरामीटर्स अनियंत्रित संख्यांपासून दूर आहेत—ते थेट मुख्य प्रदर्शन कार्यप्रदर्शन ठरवतात. PCLK वारंवारता, PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × फ्रेम रेट म्हणून गणना केली जाते, थेट सिस्टमच्या बँडविड्थ आवश्यकता प्रतिबिंबित करते. रिफ्रेश रेट (सामान्यत: 60Hz पासून सुरू होतो, उच्च-रिफ्रेश-रेट डिस्प्ले 144Hz पर्यंत पोहोचतो) ग्लास आणि IC च्या चार्जिंग/डिस्चार्जिंग क्षमतेद्वारे मर्यादित आहे. खूप कमी रिफ्रेश रेटमुळे स्क्रीन फ्लिकर, व्हिज्युअल आरामाशी तडजोड होते. म्हणून, उच्च-रिझोल्यूशन किंवा उच्च-रिफ्रेश सानुकूलित एलसीडी ऍप्लिकेशन्समध्येही स्थिर सिग्नल ट्रान्समिशन सुनिश्चित करण्यासाठी हार्डवेअर डिझाइन्सने पुरेसा वेळ मार्जिन (विशेषत: HFP/VFP) राखून ठेवला पाहिजे.

  इंटरफेस प्रकार रीफ्रेश दर प्रमाणीकरण आणि डीबगिंग धोरणांवर थेट परिणाम करतो. RGB इंटरफेससाठी, अभियंते प्रत्यक्ष रिफ्रेश दर मोजण्यासाठी Vsync सिग्नल कालावधी मोजू शकतात. एमआयपीआय इंटरफेससह मुख्य प्रवाहातील एलसीडी मॉड्यूल्ससाठी, विशिष्ट आदेश पाठवले जाणे आवश्यक आहे (उदा. PAGE 0 R35H=0X00), त्यानंतर TE पिनद्वारे मापन करणे आवश्यक आहे. हार्डवेअर डिझाईन्सने मुख्य चाचणी बिंदू (उदा. Vsync, TE) आरक्षित केले पाहिजेत आणि हस्तक्षेप टाळण्यासाठी उच्च-गुणवत्तेचे सिग्नल रूटिंग सुनिश्चित केले पाहिजे ज्यामुळे मोजमाप त्रुटी किंवा प्रदर्शनातील विसंगती (उदा. फाटणे, फ्लिकरिंग) होऊ शकतात.

  यशस्वी एलसीडी स्क्रीन इंटिग्रेशन अनुभवी एलसीडी डिस्प्ले उत्पादकांच्या सखोल सहकार्यावर अवलंबून आहे. विशेषत: सानुकूलित LCD प्रकल्प किंवा जटिल LCD मॉड्यूल ऍप्लिकेशन्ससाठी, CNK इलेक्ट्रॉनिक्स (CNK) सल्ला देते: निर्मात्याचे ग्लास टायमिंग प्रोफाइल आणि कॉन्फिगरेशन शिफारसी प्राप्त करून, लक्ष्य पोर्च पॅरामीटर्स आणि ड्रायव्हर सोल्यूशन्स लवकर शेअर करा. हे सिग्नल संघर्ष, पॉवर अनियमितता किंवा EMC समस्यांना प्रतिबंधित करते. CNK ची तांत्रिक टीम एंड-टू-एंड सपोर्ट ऑफर करते—पोर्च ऑप्टिमायझेशन आणि इंटरफेस जुळण्यापासून ते सिग्नल इंटिग्रिटी ॲनालिसिसपर्यंत—तुमची हार्डवेअर डिझाइन पहिल्याच प्रयत्नात यशस्वी होईल आणि डिस्प्ले मॉड्यूल्सची पूर्ण कार्यक्षमता आणि विश्वासार्हता उघड होईल याची खात्री करा.
