एलसीएम कंडक्टिव इलास्टोमर कनेक्टर्स: अचूक इलेक्ट्रॉनिक कनेक्शनसाठी "लवचिक पूल"

लिक्विड क्रिस्टल डिस्प्ले (एलसीएम) मॉड्यूल आणि प्रिंटेड सर्किट बोर्ड (पीसीबी) यांच्यामध्ये एक अदृश्य परंतु महत्त्वाचा "माहिती महामार्ग" आहे - एलसीएम कंडक्टिव्ह इलास्टोमर कनेक्टर, सामान्यतः "झेब्रा स्ट्रिप" म्हणून ओळखला जातो. त्याच्या अद्वितीय रचना आणि उत्कृष्ट कामगिरीसह, हे आधुनिक इलेक्ट्रॉनिक उपकरणांमध्ये स्थिर आणि कार्यक्षम कनेक्शनसाठी आधारशिला म्हणून काम करते.

गुंतागुंतीची रचना, स्थिर प्रक्षेपण

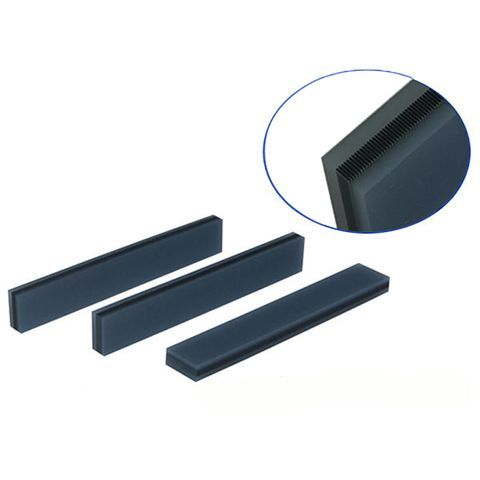

ही कोणतीही सामान्य पट्टी नाही. यात कंडक्टिव्ह सिलिकॉन रबर आणि इन्सुलेट सिलिकॉन रबरची अचूक, आलटून पालटून स्तरीय रचना आहे, जी फॉर्ममध्ये बरी झाली आहे. यामुळे असंख्य समांतर, अचूक अंतरावरील प्रवाहकीय वाहिन्या (झेब्रा पट्ट्यांसारखे) तयार होतात. हे डिझाइन दीर्घकालीन, स्थिर आणि विश्वासार्ह कनेक्शन सुनिश्चित करून, रबर सामग्रीचा अंतर्निहित कंपन प्रतिरोध आणि विकृतपणाची लवचिकता प्रदान करताना, LCD आणि PCB मधील वर्तमान आणि सिग्नल ट्रान्समिशन उत्तम प्रकारे हाताळण्यास सक्षम करते.

कार्यक्षम असेंब्ली, कॉस्ट ऑप्टिमायझेशन

सोल्डरिंग किंवा पिन कनेक्टर्सच्या तुलनेत, कंडक्टिव्ह इलास्टोमर कनेक्टर्ससह एकत्र करणे हे "वन-क्लिक कनेक्शन" सारखेच आहे - फक्त अचूक प्लेसमेंट आणि योग्य दाब लागू करणे आवश्यक आहे. हे मोठ्या प्रमाणात उत्पादन प्रक्रिया सुलभ करते, ऑटोमेशन आणि उत्पादन कार्यक्षमता वाढवते आणि असेंब्ली खर्चात लक्षणीय घट करते, ज्यामुळे ते मोठ्या प्रमाणात उत्पादनासाठी आदर्श पर्याय बनते.

मुख्य निवड निकष: पॅरामीटर्स यशस्वी ठरतात

त्याच्या कार्यक्षमतेचा पूर्णपणे फायदा घेण्यासाठी, अचूक निवड महत्त्वपूर्ण आहे:

दोन मटेरियल चॅम्पियन्स:

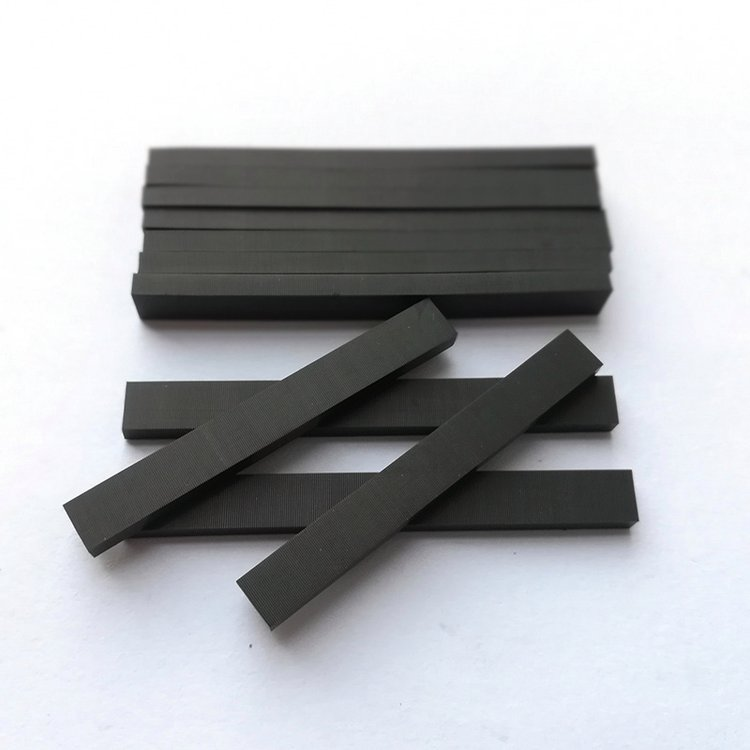

सॉलिड सिलिकॉन: आर्थिक पर्याय. मध्यम लवचिकता (कडकपणा 35°~45°). शिपिंग दरम्यान अँटी-स्टॅटिक उपाय आणि विकृती प्रतिबंधाकडे लक्ष देणे आवश्यक आहे.

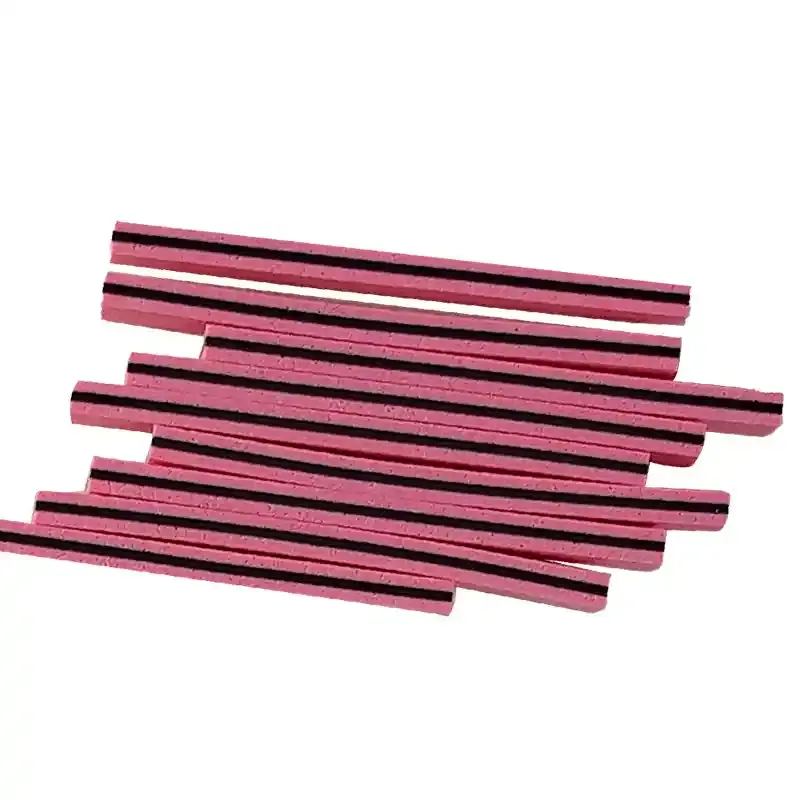

फोम केलेले सिलिकॉन (फोम रबर): मऊ आणि प्रदूषण-प्रतिरोधक (कडकपणा 20°~30°). उत्कृष्ट विरूपण प्रतिकार. ओलावा संरक्षणावर जोर देणे आवश्यक आहे. (दोन्हींसाठी कोर प्रवाहकीय कार्बन थर कडकपणा 65°~75° आहे).

कोर डायमेंशनल आणि इलेक्ट्रिकल पॅरामीटर्स:

खेळपट्टी (०.०५/०.१/०.१८ मिमी): सुवर्ण नियम! प्रत्येक पीसीबी पॅड किमान 3 प्रवाहकीय स्तरांनी झाकलेले असल्याची खात्री करा (0.05 मिमी खेळपट्टीसाठी 4-5 स्तरांची शिफारस केली जाते). हा सिग्नल अखंडतेचा पाया आहे.

प्रवाहकीय स्तर रुंदी (0.4~1.0mm): एकूण कनेक्टर कडकपणा आणि उंची डिझाइन प्रभावित करते. सामान्य नियम: 0.6 मिमी प्रवाहकीय स्तरासह कनेक्टर रुंदी ≤2.0 मिमी जोड्या; ≥2.0mm जोड्या 0.8mm सह.

झुकाव कोन (वाहक थर झुकाव): सामान्यत: ≤2° पर्यंत नियंत्रित.

उंची (गंभीर!): गणना सूत्र: कनेक्टर उंची = h × (1 + कम्प्रेशन गुणोत्तर). h हे एलसीडी पायरीच्या खाली आणि असेंबलीनंतरच्या PCB वरच्या पृष्ठभागामधील सैद्धांतिक अंतर आहे (h = PCB पृष्ठभागाची उंची - धातूच्या फ्रेमची जाडी - बरगडीची उंची - LCD ITO जाडी).

कॉम्प्रेशन रेशो (लाइफलाइन!): काटेकोरपणे 10% ~ 15% राखा! 10% च्या खाली खराब संपर्क आणि अस्थिर प्रतिबाधाचा धोका असतो; 15% पेक्षा जास्त कनेक्टर क्रश करू शकतो किंवा PCB ला वार्प करू शकतो, ज्यामुळे असेंबली बिघडते किंवा नुकसान होते.

विद्युत कार्यप्रदर्शन: प्रवाहकीय स्तर प्रतिरोधकता अत्यंत कमी असणे आवश्यक आहे (उदा. YET प्रकार ≤1.1 Ω·cm), आणि इन्सुलेट स्तर प्रतिरोधकता अत्यंत उच्च (≥10^12 Ω·cm), कार्यक्षम वहन आणि परिपूर्ण अलगाव सुनिश्चित करणे आवश्यक आहे.

विस्तृत अनुप्रयोग, सर्वव्यापी उपस्थिती

पॉकेट कॅल्क्युलेटर, स्मार्ट मीटर आणि मेडिकल मॉनिटर स्क्रीनपासून ऑटोमोटिव्ह डिस्प्ले, औद्योगिक नियंत्रण इंटरफेस आणि कम्युनिकेशन डिव्हाइसेसपर्यंत, LCM कंडक्टिव्ह इलास्टोमर कनेक्टर, त्यांच्या संक्षिप्त आकारासह, उच्च विश्वासार्हता आणि सुलभ असेंब्लीसह, असंख्य इलेक्ट्रॉनिक उपकरणांमध्ये "अनसंग हिरोज" लाइट अप डिस्प्ले म्हणून काम करतात.

निष्कर्ष

एक लहान झेब्रा पट्टी महत्त्वपूर्ण जोडणी ठेवते. त्याचे भौतिक गुणधर्म सखोलपणे समजून घेणे आणि मुख्य पॅरामीटर्स (विशेषत: पिच कव्हरेज नियम, कॉम्प्रेशन रेशो श्रेणी आणि उंची गणना) नियंत्रित करणे हे स्थिर प्रदर्शन कार्यप्रदर्शन आणि इलेक्ट्रॉनिक उपकरणांचे दीर्घकालीन ऑपरेशन सुनिश्चित करण्यासाठी केंद्रस्थानी आहे. तुमच्या अचूक इलेक्ट्रॉनिक कनेक्शनमध्ये स्थिरता आणण्यासाठी व्यावसायिक आणि विश्वासार्ह प्रवाहकीय इलास्टोमर कनेक्टर सोल्यूशन निवडा!
