प्रकाश स्रोतापासून चित्राच्या गुणवत्तेपर्यंत: बॅकलाइट हा LCD मॉड्यूलचा खरा "बॅकस्टेज हिरो" आहे.

जेव्हा लोक एलसीडी डिस्प्लेबद्दल बोलतात, तेव्हा सर्वात पहिली गोष्ट जी मनात येते ती असते फक्त "स्क्रीन." परंतु संपूर्ण लिक्विड क्रिस्टल मॉड्यूल (एलसीएम) हे फक्त लिक्विड क्रिस्टल पॅनेलपेक्षा बरेच काही आहे. हे ड्रायव्हर ICs, एक PCB, आणि अनेकदा दुर्लक्षित असले तरी गंभीर घटक: बॅकलाईट समाकलित करते.

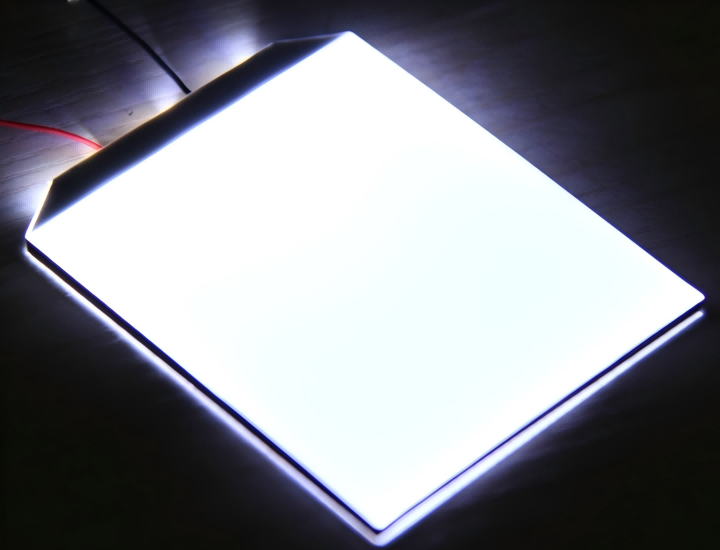

बॅकलाइट: स्क्रीनच्या मागे स्थित "लाइट इंजिन".

लिक्विड क्रिस्टल मटेरियल स्वतःच प्रकाश सोडत नाही. हे "लाइट व्हॉल्व्ह" सारखे कार्य करते, बॅकलाइट सिस्टमवर विसंबून राहून प्रतिमा प्रदर्शित करण्यापूर्वी प्रकाश प्रदान करते. बॅकलाइटचे मुख्य कार्य म्हणजे बिंदू किंवा रेखीय प्रकाश स्त्रोताचे उच्च एकसमान पृष्ठभागाच्या प्रकाश स्त्रोतामध्ये रूपांतर करणे.

ब्राइटनेस, एकसमानता, रंग तापमान, वीज वापर — तुम्ही एका दृष्टीक्षेपात लक्षात घेतलेल्या पाहण्याच्या अनुभवातील प्रत्येक पैलू बॅकलाइट तंत्रज्ञानाद्वारे समर्थित आहे.

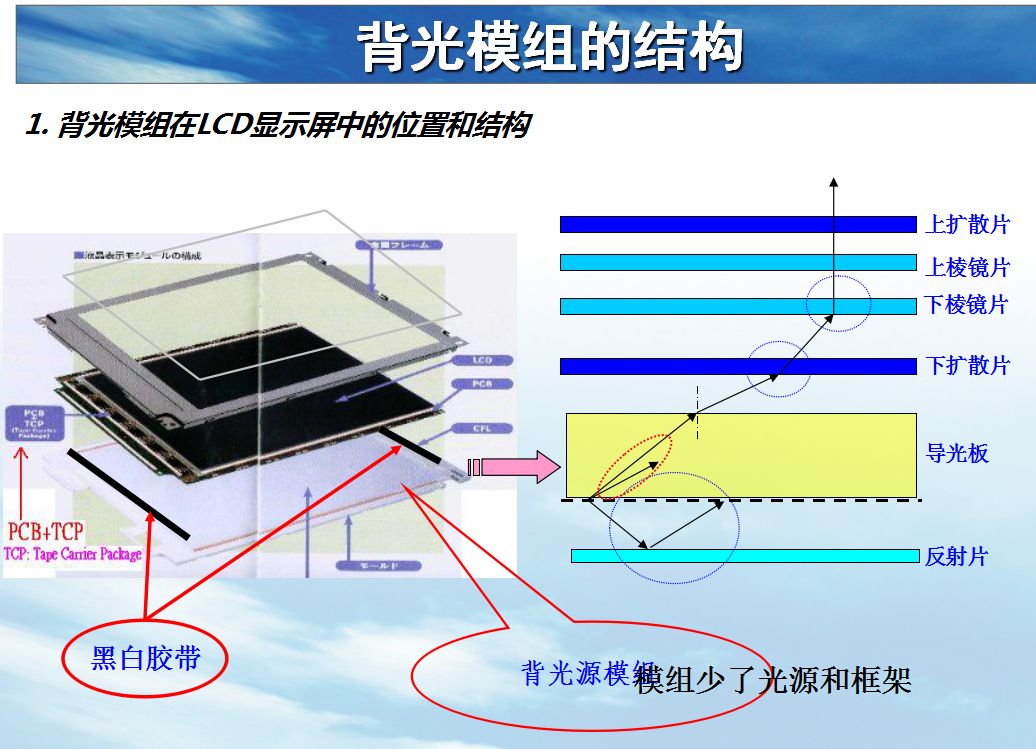

बॅकलाइट वेगळे करणे: अचूक ऑप्टिकल प्रणालींचा संच

उच्च-कार्यक्षमता बॅकलाइट हा प्रगत साहित्य विज्ञान आणि अचूक ऑप्टिकल अभियांत्रिकीचा परिणाम आहे. त्याच्या मुख्य घटकांमध्ये हे समाविष्ट आहे:

प्रकाश स्रोत:प्रकाशाची उत्पत्ती, बॅकलाइटचे मूलभूत रंग तापमान, चमक आणि आयुर्मान निर्धारित करते.

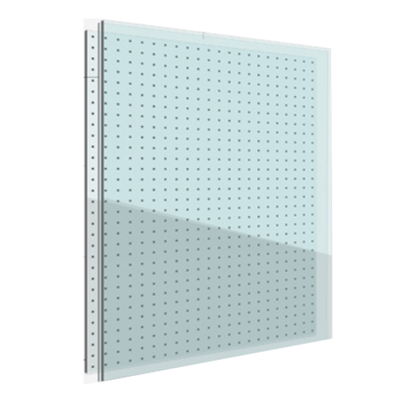

लाइट गाइड प्लेट (LGP):एकसमान प्रकाश वितरणाची गुरुकिल्ली. तळाच्या पृष्ठभागावरील सूक्ष्म-संरचित ठिपके काठावरुन संपूर्ण विमानात प्रवेश करत प्रकाश पसरतात. प्रिसिजन मोल्ड केलेले ठिपके सामान्यत: पारंपारिक मुद्रित बिंदूंपेक्षा चांगले ऑप्टिकल कार्यप्रदर्शन देतात.

ऑप्टिकल फिल्म सेट:डिफ्यूझर फिल्म्स, ब्राइटनेस एन्हांसमेंट फिल्म्स (BEF), आणि रिफ्लेक्टिव्ह शीट्स हॉट स्पॉट्स दूर करण्यासाठी, फ्रंटल लाइट आउटपुट कार्यक्षमता सुधारण्यासाठी आणि एकसमानता सुनिश्चित करण्यासाठी एकत्र काम करतात.

स्ट्रक्चरल फ्रेम आणि लाइट बोर्ड:स्थिर यांत्रिक समर्थन आणि विश्वसनीय विद्युत कनेक्शन प्रदान करा.

संरचनेवर अवलंबून, बॅकलाइट्स दोन मुख्य तंत्रज्ञान मार्गांमध्ये मोडतात:

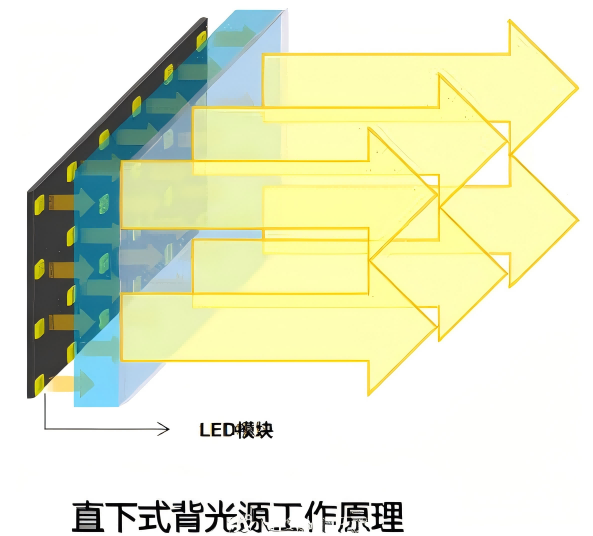

डायरेक्ट-लिट:थेट प्रदीपनासाठी LED ॲरे थेट लाईट गाइड प्लेटच्या खाली ठेवल्या जातात. हे उच्च ब्राइटनेस देते आणि स्थानिक अंधुक नियंत्रणास समर्थन देते.

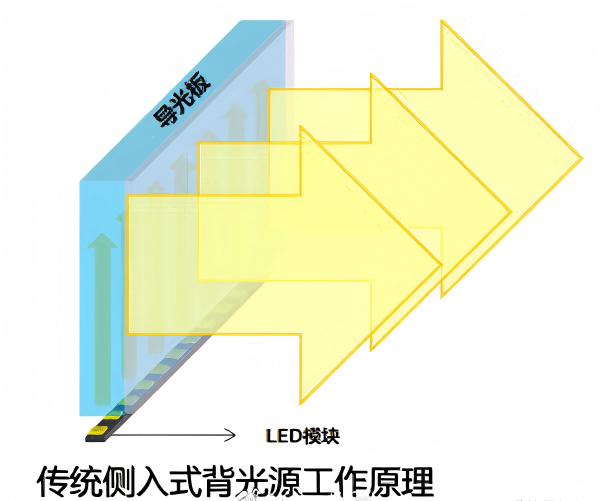

एज-लिट:LED लाइट बार लाईट गाईड प्लेटच्या बाजूला लावले जातात. काठावरुन प्रकाश प्रवेश करतो आणि प्लेटमधून पुढे परावर्तित होतो, ज्यामुळे अल्ट्रा-स्लिम डिझाइन्स साध्य करण्याची ही गुरुकिल्ली आहे.

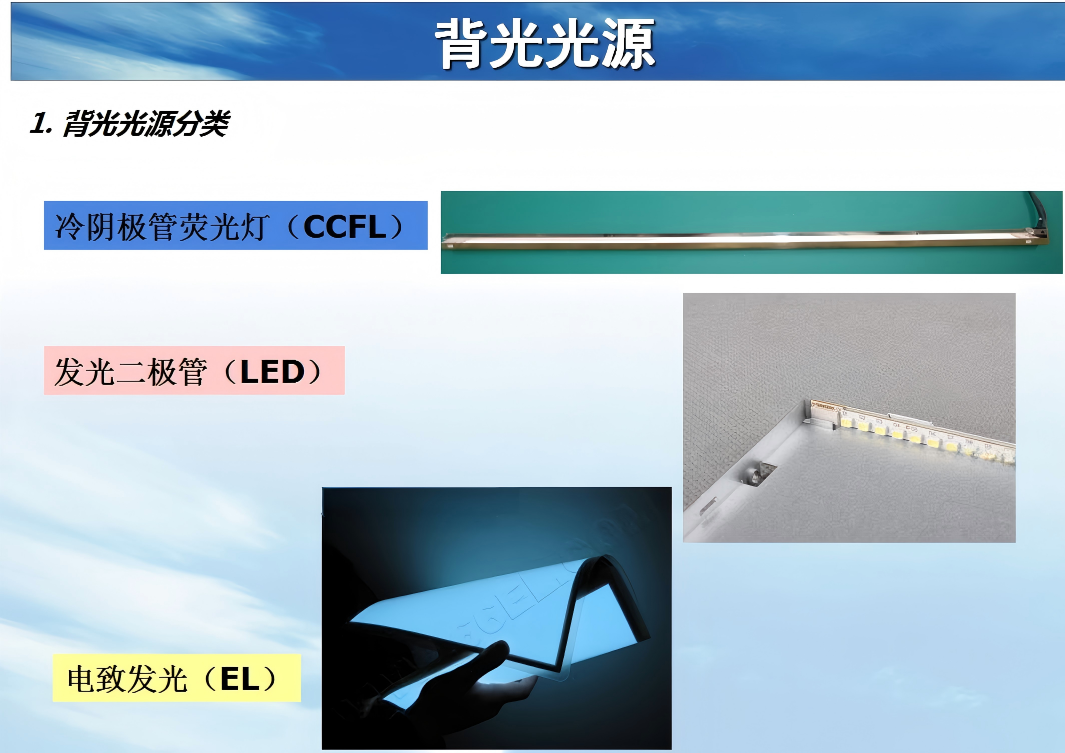

तीन प्रकारचे प्रकाश स्रोत, प्रत्येकाचे स्वतःचे फायदे आहेत.

एलईडी बॅकलाइटिंग:उच्च ब्राइटनेस, दीर्घ आयुष्य (एज-लाइटसाठी 30,000 तासांपेक्षा जास्त), कमी उर्जा वापर आणि स्लिम फॉर्म फॅक्टर. ग्राहक इलेक्ट्रॉनिक्सपासून ते औद्योगिक प्रदर्शनांपर्यंत प्रत्येक गोष्टीसाठी ही मुख्य प्रवाहाची निवड आहे.

EL (इलेक्ट्रोल्युमिनेसेंट) बॅकलाइटिंग:अति-पातळ, संपूर्ण पृष्ठभागावर पूर्णपणे एकसमान आणि लवचिक/वाकण्यायोग्य. सानुकूलित एलसीडी आणि लवचिक प्रदर्शन अनुप्रयोगांसाठी हे अपरिहार्य आहे.

CCFL (कोल्ड कॅथोड फ्लोरोसेंट दिवा) बॅकलाइटिंग:ग्राहक उत्पादनांमध्ये LEDs ने मोठ्या प्रमाणात बदलले, परंतु उत्कृष्ट रंग संपृक्तता आणि एकसमानतेमुळे विशिष्ट व्यावसायिक प्रदर्शन अनुप्रयोगांमध्ये तरीही ते मौल्यवान आहे.

तांत्रिक सारांश

बॅकलाइट हा केवळ प्रकाश घटकापेक्षा खूप जास्त आहे. मटेरियल निवड आणि ऑप्टिकल डिझाइनपासून ते प्रकाश स्रोताच्या निवडीपर्यंत आणि स्ट्रक्चरल प्रक्रियेच्या शुद्धीकरणापर्यंत, प्रत्येक तपशील प्रदर्शनाच्या अंतिम कार्यक्षमतेत योगदान देतो.

उच्च-गुणवत्तेच्या डिस्प्लेचा पाठपुरावा करणाऱ्या उत्पादकांसाठी, बॅकलाईट तंत्रज्ञानातील सखोल कौशल्य हा उत्पादनाच्या भिन्नतेचा पाया आहे, उच्च-श्रेणी सानुकूलित एलसीडीच्या मागणीची पूर्तता करणे आणि प्रत्येक स्क्रीन त्याच्या व्हिज्युअल वचनाची पूर्तता करते याची खात्री करणे.

प्रकाश स्रोतापासून प्रतिमेच्या गुणवत्तेपर्यंत, बॅकलाइट हा एलसीडी मॉड्यूल्सचा खरा न ऐकलेला नायक आहे. बॅकलाईट तंत्रज्ञान समजून घेणे, शेवटी, उत्कृष्ट प्रदर्शन कशामुळे होते हे समजून घेणे.
