बॅकलाइट टेक्नॉलॉजी: एलसीएम डिस्प्ले परफॉर्मन्स निर्धारित करणारा मुख्य घटक

  लिक्विड क्रिस्टल डिस्प्लेच्या क्षेत्रात, लिक्विड क्रिस्टल मॉड्यूल (एलसीएम) हे एक उच्च समाकलित प्रणाली-स्तरीय उत्पादन आहे. हा केवळ एलसीडी स्क्रीन नाही तर एक व्यापक उपाय आहे जो लिक्विड क्रिस्टल डिस्प्ले डिव्हाइस, ड्रायव्हर ICs, PCB आणि महत्त्वपूर्ण बॅकलाइट यांसारख्या घटकांना अचूकपणे एकत्रित करतो. एक व्यावसायिक LCD डिस्प्ले निर्माता म्हणून, आम्ही समजतो की कोर ऍक्सेसरी म्हणून बॅकलाइटची गुणवत्ता थेट LCM ची अंतिम दृश्य कार्यक्षमता आणि विश्वासार्हता निर्धारित करते.

बॅकलाइट: "लाइट इंजिन" आणि LCM चे ऑप्टिकल फाउंडेशन

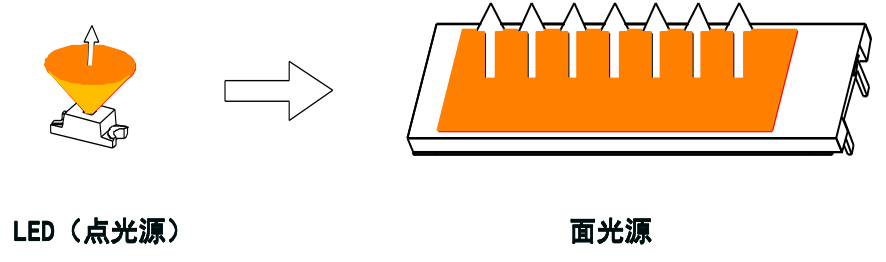

बॅकलाईट ही LCD स्क्रीनच्या मागे असलेली प्रकाश व्यवस्था आहे. त्याचे मुख्य कार्य बिंदू किंवा रेखीय प्रकाश स्त्रोताचे उच्च एकसमान पृष्ठभागाच्या प्रकाश स्त्रोतामध्ये रूपांतर करणे आहे. लिक्विड क्रिस्टल मटेरियल स्वतःच प्रकाश उत्सर्जित करत नसल्यामुळे, त्याचे प्रदर्शन पूर्णपणे मॉड्यूलेशनसाठी बॅकलाइटद्वारे प्रदान केलेल्या प्रदीपनवर अवलंबून असते. म्हणून, बॅकलाईटची ऑप्टिकल वैशिष्ट्ये- ब्राइटनेस, एकसमानता, रंग तापमान आणि वीज वापर यासह- एलसीडी मॉड्यूलच्या एकूण कार्यक्षमतेचे मूल्यांकन करण्यासाठी आधार तयार करतात.

तांत्रिक डिकंस्ट्रक्शन: द मटेरियल सिस्टम आणि बॅकलाइट्सची मुख्य तत्त्वे

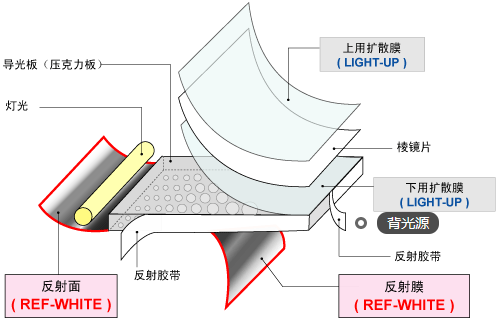

उच्च-कार्यक्षमता बॅकलाइट म्हणजे आधुनिक साहित्य विज्ञान आणि अचूक ऑप्टिक्सचे क्रिस्टलायझेशन. हे प्रामुख्याने प्रकाश स्रोत (LED/EL/CCFL), लाइट गाईड प्लेट, ऑप्टिकल फिल्म सेट, स्ट्रक्चरल फ्रेम आणि लाइट बार/लॅम्प बोर्ड यांसारख्या मुख्य सामग्रीपासून बनलेले आहे.

प्रकाश स्रोत हा प्रकाशाचा उगम आहे, जो बॅकलाइटचे मूलभूत रंग तापमान, चमक आणि आयुर्मान निर्धारित करतो.

प्रकाश मार्गदर्शक प्लेट हा प्रकाश एकरूपता प्राप्त करण्यासाठी मुख्य घटक आहे. त्याच्या तळाच्या पृष्ठभागावरील सूक्ष्म-संरचित ठिपके, अचूक छपाई किंवा मोल्डिंगद्वारे तयार होतात, विखुरलेल्या बिंदू किंवा रेषा 光源 प्रकाशाच्या एकसमान समतलात बदलण्यासाठी जबाबदार असतात. यापैकी, अचूक मोल्ड केलेले ठिपके सामान्यत: पारंपारिक मुद्रितांच्या तुलनेत उत्कृष्ट ऑप्टिकल कामगिरी देतात.

ऑप्टिकल फिल्म सेट (डिफ्यूझर फिल्म्स, ब्राइटनेस एन्हांसमेंट फिल्म्स, रिफ्लेक्टिव्ह शीट्स इ.) प्रकाश मार्गाचे "व्यवस्थापक" म्हणून काम करतो, तेजस्वी ठिपके दूर करण्यासाठी, समोरील प्रकाश आउटपुट कार्यक्षमता वाढविण्यासाठी आणि पाहण्याच्या कोनांमध्ये एकसमानता सुनिश्चित करण्यासाठी समन्वयाने काम करतो.

स्ट्रक्चरल फ्रेम आणि लाइट बोर्ड स्थिर यांत्रिक समर्थन आणि विश्वसनीय विद्युत कनेक्शन प्रदान करतात.

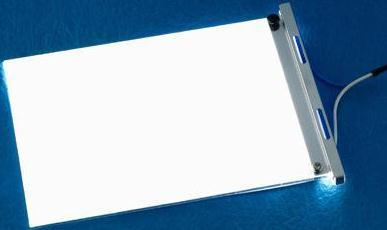

या सामग्रीचे संयोजन आणि डिझाइन थेट दोन मुख्य प्रवाहातील ऑपरेटिंग तत्त्वे पूर्ण करतात: डायरेक्ट-लिट बॅकलाइटिंग आणि एज-लिट बॅकलाइटिंग. डायरेक्ट-लिट बॅकलाइटिंग थेट प्रकाशासाठी प्रकाश मार्गदर्शक प्लेटच्या खाली थेट एलईडी ॲरे ठेवते, उच्च ब्राइटनेस आणि स्थानिक अंधुक नियंत्रणासाठी उत्कृष्ट क्षमता प्रदान करते. एज-लिट बॅकलाइटिंग पोझिशन्स लाइट गाइड प्लेटच्या बाजूला एलईडी लाइट बार; प्रकाश काठावरुन प्रवेश करतो आणि मार्गदर्शक प्लेटमधील ठिपक्यांद्वारे पुढे परावर्तित होतो, ज्यामुळे ते अल्ट्रा-स्लिम डिझाइन्स साध्य करण्यासाठी महत्त्वाचे बनते.

तंत्रज्ञान मार्ग निवड: LED, EL, आणि CCFL चे भिन्न अनुप्रयोग

विविध प्रकाश स्रोत तंत्रज्ञान बॅकलाइट्सना विशिष्ट वैशिष्ट्ये प्रदान करतात, विविध बाजाराच्या मागण्या पूर्ण करतात:

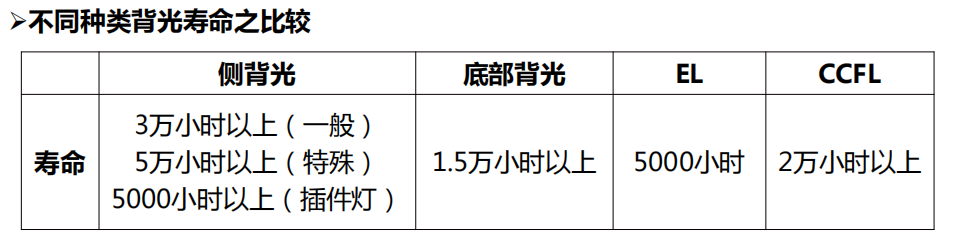

एलईडी बॅकलाइटिंगउच्च ब्राइटनेस, दीर्घ आयुर्मान (एज-लाइटसाठी 30,000 तासांपेक्षा जास्त), कमी उर्जा वापर आणि स्लिम फॉर्म फॅक्टर फायद्यांमुळे ग्राहक इलेक्ट्रॉनिक्सपासून ते औद्योगिक प्रदर्शनांपर्यंतच्या ऍप्लिकेशन्समध्ये संपूर्ण मुख्य प्रवाह बनला आहे.

ईएल (इलेक्ट्रोल्युमिनेसेंट) बॅकलाइटिंग, त्याच्या अति-पातळ प्रोफाइलसह, संपूर्ण पृष्ठभागाची एकरूपता आणि लवचिक, झुकता येण्याजोगा स्वभाव, विशिष्ट सानुकूलित LCD स्क्रीन आणि लवचिक डिस्प्ले ऍप्लिकेशन्ससाठी अपरिहार्य आहे.

CCFL (कोल्ड कॅथोड फ्लोरोसेंट दिवा) बॅकलाइटिंग, जरी ग्राहकांच्या क्षेत्रामध्ये LEDs ने मोठ्या प्रमाणात बदलले असले तरी, उत्कृष्ट रंग संपृक्तता आणि एकसमानतेमुळे विशिष्ट व्यावसायिक प्रदर्शन क्षेत्रांमध्ये अद्याप अनुप्रयोग मूल्य आहे.

निष्कर्ष: बॅकलाइट तंत्रज्ञान हे एलसीएम मूल्य वाढवण्याची गुरुकिल्ली आहे

  सारांश, बॅकलाइट साध्या प्रकाश घटकापासून दूर आहे. त्याच्या जटिल सामग्री रचना आणि अचूक कार्य तत्त्वांपासून ते रंग, उर्जा वापर आणि फॉर्म घटकांवर प्रभाव टाकणाऱ्या प्रकाश स्रोत तंत्रज्ञान मार्गापर्यंत, त्याच्या डिझाइन आणि निवडीचा प्रत्येक पैलू एलसीडी मॉड्यूलच्या अंतिम कार्यक्षमतेची व्याख्या करण्यात सखोलपणे भाग घेतो. उत्कृष्ट प्रदर्शन कार्यक्षमतेचा पाठपुरावा करणाऱ्या एलसीडी डिस्प्ले उत्पादकांसाठी, बॅकलाईट तंत्रज्ञानातील सखोल कौशल्य हा उत्पादनातील फरक साध्य करण्यासाठी, उच्च-श्रेणी सानुकूलित एलसीडी स्क्रीनच्या मागणीची पूर्तता करण्यासाठी आणि प्रत्येक एलसीडी स्क्रीन इष्टतम दृश्य परिणाम देते याची खात्री करण्यासाठी पाया आहे. म्हणून, बॅकलाईट तंत्रज्ञान समजून घेणे म्हणजे LCM डिस्प्ले गुणवत्तेचा गाभा समजून घेणे.
