बेझेल: एलसीडी मॉड्यूल्समधील पायाभूत संरचनात्मक घटकांचे विश्लेषण करणे

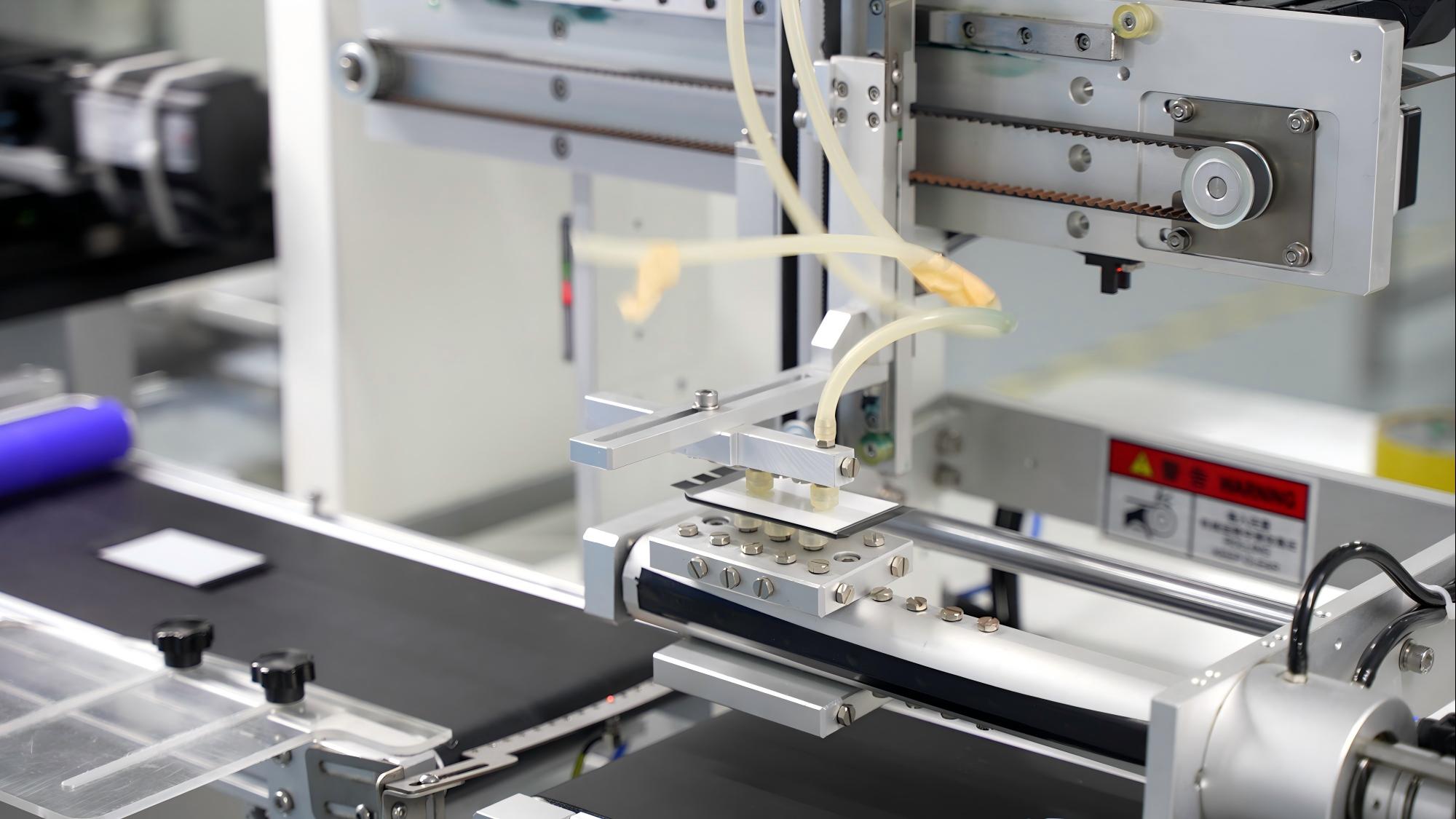

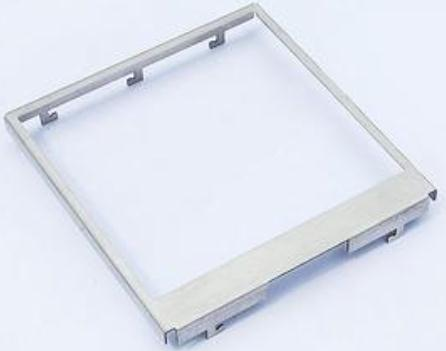

  एलसीडी मॉड्यूल (एलसीएम) हे एकात्मिक उत्पादन आहे जे प्रदर्शन कार्यक्षमतेला स्टँडअलोन मॉड्यूलमध्ये समाविष्ट करते. यात सामान्यत: एलसीडी स्क्रीन, पीसीबी ड्रायव्हर सर्किटरी, बॅकलाइट युनिट, कनेक्टर्स आणि आवश्यक संरचनात्मक घटक असतात. एलसीडी डिस्प्ले उत्पादक म्हणून, जेव्हा आम्ही विविध मानक आणि सानुकूलित एलसीडी स्क्रीन डिझाइन आणि तयार करतो, तेव्हा प्रत्येक घटक त्याच्या विशिष्ट कार्याच्या आधारावर निवडला जातो आणि ऑप्टिमाइझ केला जातो. बेझल (याला मेटल फ्रेम किंवा बेझल असेही म्हणतात) ही अशी एक मूलभूत ऍक्सेसरी आहे जी मुख्य संरचनात्मक भूमिका बजावते.

I. एलसीएममधील बेझलची प्राथमिक कार्ये

एलसीडी मॉड्यूलमध्ये, बेझल प्रामुख्याने तीन मूलभूत परंतु महत्त्वपूर्ण भौतिक कार्ये पूर्ण करते:

यांत्रिक समर्थन आणि निर्धारण

बेझल LCM च्या तुलनेने नाजूक अंतर्गत घटक जसे की LCD ग्लास, PCB आणि बॅकलाईट युनिटसाठी एक कठोर बाह्य फ्रेम प्रदान करते. त्याच्या धातूच्या सामग्रीद्वारे ऑफर केलेली कडकपणा, वाहतूक, असेंब्ली किंवा वापरादरम्यान ताणामुळे मॉड्यूलला विकृत होण्यापासून किंवा खराब होण्यापासून प्रभावीपणे प्रतिबंधित करते, संपूर्ण संरचनात्मक स्थिरता सुनिश्चित करते. सानुकूलित एलसीडी स्क्रीनसाठी, बेझलची परिमाणे आणि आकार संपूर्ण डिझाइनशी तंतोतंत जुळणे आवश्यक आहे.

ग्राउंडिंग आणि इलेक्ट्रोमॅग्नेटिक शील्डिंग सक्षम करणे

बऱ्याच अनुप्रयोग परिस्थितींमध्ये, एलसीडी मॉड्यूल्समध्ये इलेक्ट्रोमॅग्नेटिक हस्तक्षेपासाठी विशिष्ट पातळीची प्रतिकारशक्ती असणे आवश्यक आहे. सिस्टमच्या ग्राउंड लाईनशी बेझेल योग्यरित्या जोडल्याने, एक प्रभावी शील्डिंग लेयर तयार होते. हे अंतर्गत ड्रायव्हर सर्किटरीवरील बाह्य हस्तक्षेपाचा प्रभाव कमी करण्यास मदत करते आणि मॉड्यूलचे स्वतःचे सिग्नल लीकेज दाबते, ज्यामुळे अंतिम उत्पादनाची एकूण इलेक्ट्रोमॅग्नेटिक कंपॅटिबिलिटी (EMC) कार्यप्रदर्शन सुधारते.

इलेक्ट्रिकल कनेक्शनची विश्वासार्हता सुनिश्चित करणे

ड्रायव्हर PCB ला LCD पॅनेल जोडण्यासाठी कंडक्टिव्ह इलास्टोमर कनेक्टर्स (झेब्रा स्ट्रिप्स) वापरणाऱ्या डिझाइनमध्ये, बेझल, त्याच्या अचूक परिमाण आणि क्लॅम्पिंग फोर्सद्वारे, या पट्ट्यांसाठी एकसमान आणि स्थिर कॉम्प्रेशन प्रदान करते. डिस्प्ले आउटपुटच्या स्थिरतेवर थेट परिणाम करून, दोन भागांमधील विश्वसनीय विद्युत वहन आणि स्थिर संपर्क प्रतिकार सुनिश्चित करण्यासाठी हे महत्त्वाचे आहे.

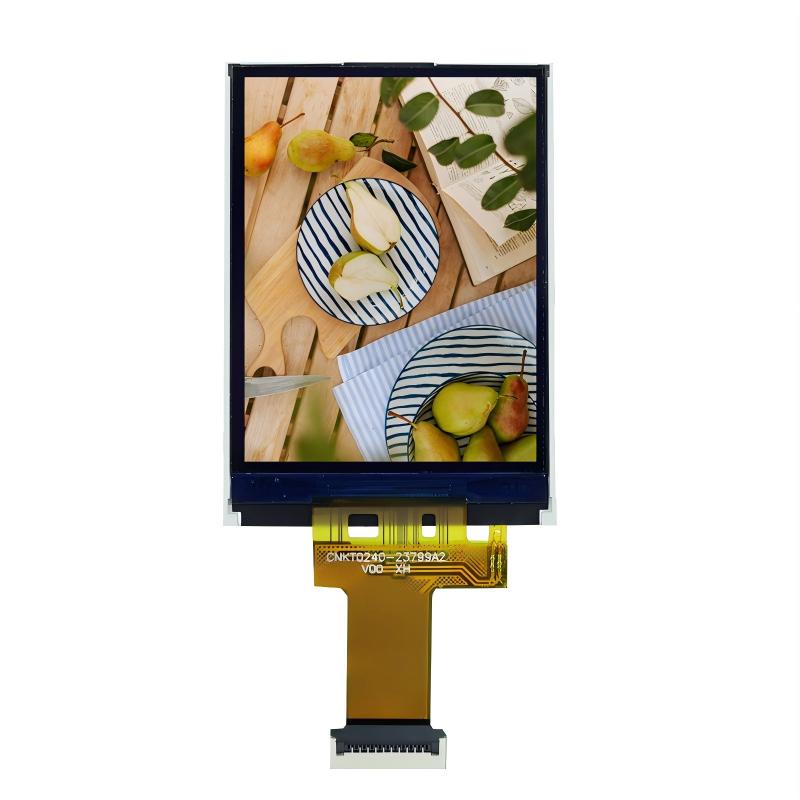

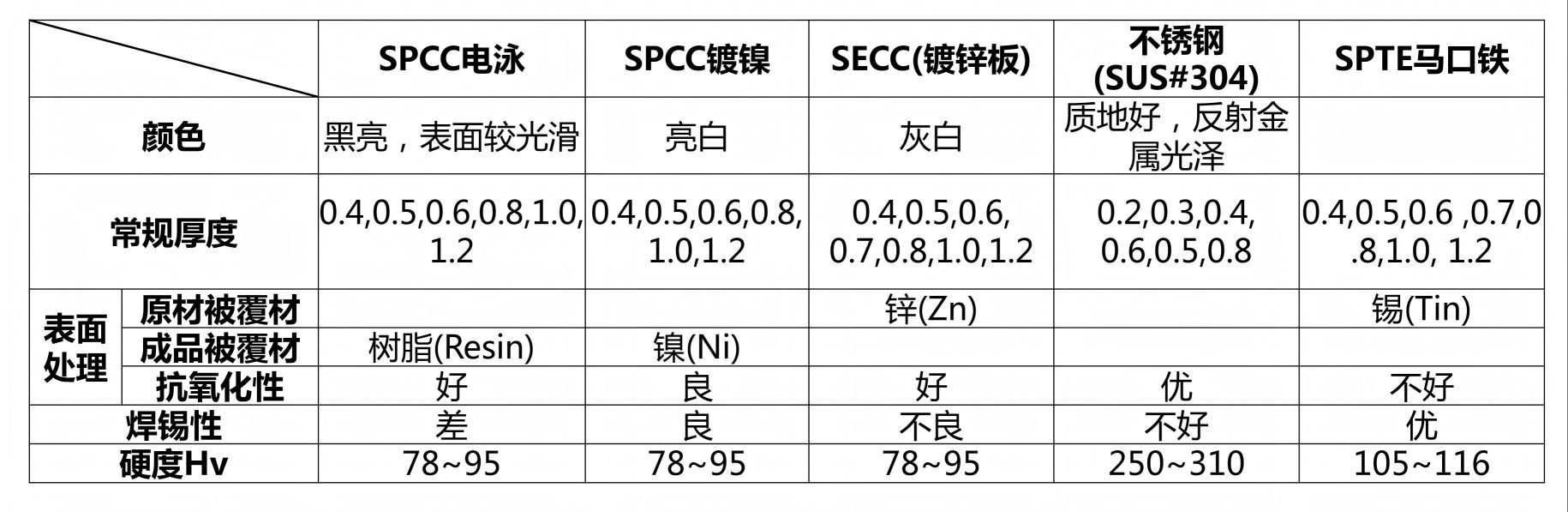

II. बेझल मटेरिअल सिलेक्शन: बॅलन्सिंग इंजिनिअरिंग प्रॅक्टिस

बेझेलची कार्यक्षमता, किंमत आणि उपयुक्तता त्याच्या बेस मटेरियल आणि पृष्ठभागाच्या फिनिशवर अवलंबून असते. प्रदीर्घ उत्पादन अनुभवावर आधारित, विविध प्रकारचे एलसीडी मॉड्यूल आणि अनुप्रयोग वातावरण सामान्यत: खालील सामग्री निवड तर्काशी संबंधित असतात:

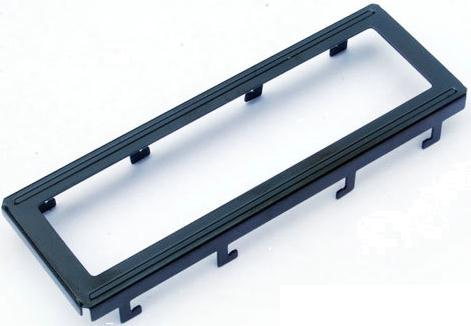

SPCC (कोल्ड रोल्ड स्टील, ब्लॅक इलेक्ट्रोफोरेसीस फिनिशसह)

सर्वात पारंपारिक आणि खर्च-प्रभावी पर्याय. खर्च-संवेदनशील मोनो LCM आणि काही लहान-आकाराच्या TFT मॉड्यूल्समध्ये मोठ्या प्रमाणावर वापरले जाते. ब्लॅक इलेक्ट्रोफोरेसीस फिनिश मूलभूत गंज प्रतिकार आणि एकसमान काळे स्वरूप प्रदान करते, परंतु त्याच्या पृष्ठभागावर खराब सोल्डरबिलिटी आहे.

SPCC (निकेल प्लेटिंग फिनिशसह)

जेव्हा बेझेलचे काही भाग (जसे की माउंटिंग पिन) थेट मुख्य PCB वर सोल्डर करणे आवश्यक असते तेव्हा निवडले जाते. निकेल-प्लेटेड लेयर चांगली सोल्डरबिलिटी आणि ऑक्सिडेशन प्रतिरोध देते.

SECC (गॅल्वनाइज्ड स्टील शीट)

सामान्यतः मोठ्या आकाराच्या TFT डिस्प्ले मॉड्यूल्समध्ये वापरले जाते. पृष्ठभागावरील झिंक लेयर त्याला उत्कृष्ट गंजरोधक गुणधर्म देते, जे उच्च दीर्घकालीन पर्यावरणीय विश्वासार्हतेची आवश्यकता असलेल्या उत्पादनांसाठी योग्य बनवते, जरी त्याची पृष्ठभाग थेट सोल्डरिंगसाठी देखील आदर्श नाही.

CHP (टिनप्लेट)

जेव्हा डिझाइनसाठी बेझलमध्ये सोल्डरिंगची आवश्यकता असलेल्या मोठ्या संख्येने पिन असणे आवश्यक असते आणि जेथे सोल्डर संयुक्त गुणवत्ता आणि कार्यक्षमता महत्त्वपूर्ण असते तेव्हा निवडले जाते. हे इष्टतम सोल्डरबिलिटी ऑफर करते, परंतु मूळ सामग्रीमध्ये स्वतःच सरासरी गंज प्रतिकार असतो.

स्टेनलेस स्टील (उदा., SUS304)

वैद्यकीय, मैदानी किंवा उच्च दर्जाची औद्योगिक उपकरणे यासारख्या विशेष आवश्यकता असलेल्या क्षेत्रात लागू. या परिस्थितींमध्ये अपवादात्मक गंज प्रतिकार, सामर्थ्य आणि स्वच्छता मानकांसह सामग्रीची मागणी आहे, परंतु किंमत देखील लक्षणीय जास्त आहे.

III. व्यावहारिक डिझाइन तपशील

बेझेल डिझाइन व्यावहारिक अभियांत्रिकी विचारांना मूर्त रूप देते. एक विशिष्ट तपशील असा आहे की बेझलची आतील पोकळीची परिमाणे एलसीडी काचेच्या बाह्य परिमाणांपेक्षा प्रति बाजूला 0.1-0.2 मिमी जास्त असतात. हे अंतर उपेक्षा नाही; अपरिहार्य उत्पादन आणि असेंबली सहिष्णुता सामावून घेणे आणि तापमान बदलांदरम्यान धातू आणि काचेच्या वेगवेगळ्या थर्मल विस्तार गुणांकांमुळे ताण निर्माण होण्यापासून रोखणे, ज्यामुळे एलसीडी क्रॅक होऊ शकते.

प्रत्येक सानुकूलित एलसीडी स्क्रीनच्या मागे एक बेझल डिझाइन असते जे अनुप्रयोग आवश्यकता, उत्पादन व्यवहार्यता, संरचनात्मक सामर्थ्य आणि एकूण खर्च यांच्यातील सर्वसमावेशक ट्रेड-ऑफच्या परिणामी व्यावहारिक समाधानाचे प्रतिनिधित्व करते.

निष्कर्ष

CNK Electronics सारख्या LCD डिस्प्ले उत्पादकांसाठी, विश्वसनीय LCD मॉड्युल तयार करणे म्हणजे बेझल सारख्या प्रत्येक मूलभूत घटकावर पूर्ण समज आणि अचूक नियंत्रण असणे. बेझेलचे मूल्य प्रगत तांत्रिक संकल्पनांमध्ये नाही तर त्याच्या कार्यात्मक अंमलबजावणीची विश्वासार्हता आणि स्थिरतेमध्ये आहे. मूलभूत पैलूंच्या या ठोस आकलनातूनच आम्ही प्रत्येक एलसीडी स्क्रीनची खात्री करू शकतो-मग ते मानक उत्पादन असो किंवा सखोल सानुकूलित एलसीडी—त्याच्या इच्छित अनुप्रयोगामध्ये स्थिर आणि टिकाऊपणे कार्य करते.
