एलसीएम: स्मार्ट उपकरणांचे डिस्प्ले इंजिन - एलसीडी मॉड्यूल्सच्या तांत्रिक गाभ्याचे सखोल विश्लेषण

आधुनिक इलेक्ट्रॉनिक उपकरणांमध्ये, एलसीडी स्क्रीन माहिती सादरीकरणाचे माध्यम म्हणून काम करते आणि त्याची कार्यक्षमता थेट वापरकर्त्याच्या अनुभवावर परिणाम करते. तथापि, मुख्य तंत्रज्ञान जे खरोखर प्रदर्शन गुणवत्ता आणि विश्वासार्हता ठरवते ते LCM (LCD मॉड्यूल) आहे. हा लेख LCM च्या तांत्रिक आर्किटेक्चरचे सखोल शोध आणि डिस्प्ले फील्डमधील त्यांची महत्त्वपूर्ण भूमिका प्रदान करतो.

एलसीएमची तांत्रिक व्याख्या आणि रचना

एलसीएम (एलसीडी मॉड्यूल) हे एक उच्च समाकलित डिस्प्ले सोल्यूशन आहे जे सेंद्रियपणे लिक्विड क्रिस्टल डिस्प्ले डिव्हाइसेस, ड्राइव्ह सर्किट्स, कंट्रोल चिप्स, पीसीबी सब्सट्रेट्स, बॅकलाइट सिस्टम आणि स्ट्रक्चरल घटक एकत्र करते. हे एकात्मिक डिझाइन केवळ OEM साठी असेंब्ली प्रक्रिया सुलभ करत नाही तर, सर्वात महत्त्वाचे म्हणजे, डिस्प्ले सिस्टमसाठी इष्टतम कार्यप्रदर्शन जुळण्याची खात्री देते.

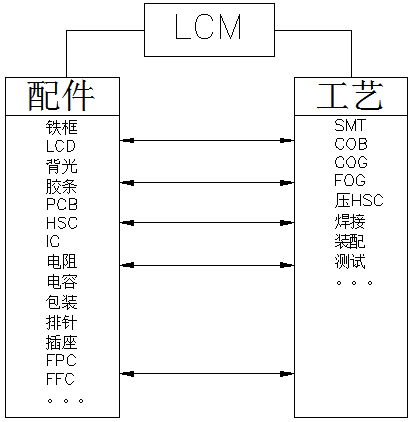

तांत्रिक दृष्टीकोनातून, मानक LCM मध्ये खालील मुख्य घटक समाविष्ट आहेत:

डिस्प्ले कोर: एलसीडी स्क्रीन आणि ड्राइव्ह चिप्स

सर्किट सिस्टम: पीसीबी बोर्ड, प्रतिरोधक, कॅपेसिटर आणि इतर निष्क्रिय घटक

कनेक्शन सिस्टम: FPC/FFC लवचिक सर्किट्स, पिन हेडर आणि सॉकेट्स

स्ट्रक्चरल सिस्टम: मेटल फ्रेम, गॅस्केट, बॅकलाइट मॉड्यूल

कोर मॅन्युफॅक्चरिंग प्रक्रियेचे विश्लेषण

एलसीएम उत्पादन प्रक्रियेत, विविध विशिष्ट तंत्रांचे संयोजन स्थिर उत्पादन सुनिश्चित करते:

एसएमटी प्रक्रिया

सर्किट कनेक्शनमध्ये अचूकता आणि सुसंगतता सुनिश्चित करून उच्च-घनता घटक प्लेसमेंट सक्षम करते. आधुनिक इलेक्ट्रॉनिक्स उत्पादनातील ही मूलभूत प्रक्रिया आहे, जी डिस्प्ले ड्रायव्हिंगसाठी स्थिर सर्किट फाउंडेशन प्रदान करते.

COG प्रक्रिया

काचेच्या सब्सट्रेटवर ड्राईव्ह आयसी थेट बॉन्ड करते. या प्रक्रियेमुळे मॉड्यूलचा आकार लक्षणीयरीत्या कमी होतो आणि कनेक्शनची विश्वासार्हता सुधारते, ज्यामुळे ती कठोर जागेच्या आवश्यकता असलेल्या अनुप्रयोगांसाठी योग्य बनते.

FOG प्रक्रिया

लवचिक सर्किट आणि ग्लास सब्सट्रेट दरम्यान अचूक कनेक्शन प्राप्त करते. स्थिर सिग्नल ट्रान्समिशन सुनिश्चित करण्यासाठी या तंत्रज्ञानासाठी अत्यंत उच्च संरेखन अचूकता आवश्यक आहे.

COB प्रक्रिया

ICs थेट PCB वर जोडतात आणि राळ सीलिंगसह त्यांचे संरक्षण करतात. ही प्रक्रिया मॉड्यूलची यांत्रिक शक्ती आणि हस्तक्षेप विरोधी क्षमता वाढवते.

वैविध्यपूर्ण स्ट्रक्चरल सोल्यूशन्सचे तांत्रिक विश्लेषण

डिस्प्ले सिस्टमचा मुख्य भाग म्हणून, LCM चे स्ट्रक्चरल सोल्यूशन थेट त्याचे ऍप्लिकेशन फील्ड आणि कार्यप्रदर्शन ठरवते:

मूलभूत COG उपाय

LCD + COGIC: सर्वात कॉम्पॅक्ट स्ट्रक्चरल डिझाइन

LCD + COGIC + PIN: विश्वसनीय पिन कनेक्शन प्रदान करते

LCD + COGIC + FPC: लवचिक सर्किट लेआउट सक्षम करते

LCD + COGIC + HSC: कनेक्टरची विश्वासार्हता वाढवते

TAB बाँडिंग सोल्यूशन

टीसीपी आणि काचेच्या दरम्यान कनेक्शन प्राप्त करण्यासाठी एनिसोट्रॉपिक प्रवाहकीय फिल्म वापरते, विशिष्ट अनुप्रयोगांमध्ये उत्कृष्ट कार्यप्रदर्शन प्रदान करते.

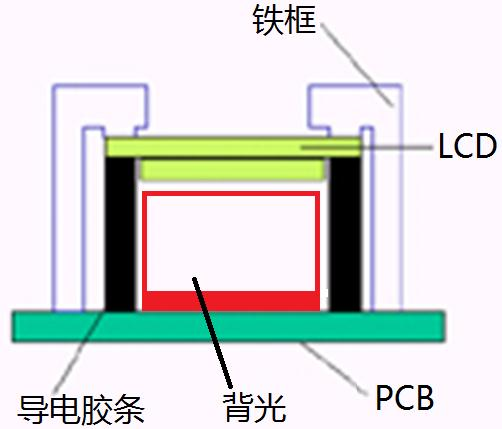

COB एकत्रीकरण समाधान

बाँड्स ICs थेट PCB वर चालवतात, मॉड्यूलसाठी मजबूत पर्यावरणीय अनुकूलता आणि यांत्रिक स्थिरता ऑफर करतात. टच फंक्शनॅलिटी (LCD + COBIC + TK) सह एकत्रित करून, ते मानवी-मशीन संवाद अनुप्रयोगांच्या जटिल आवश्यकता पूर्ण करू शकते.

सानुकूलित विकासासाठी तांत्रिक बाबी

सानुकूल एलसीडी स्क्रीनच्या विकासामध्ये, अनेक तांत्रिक परिमाणांचा सर्वसमावेशक विचार करणे आवश्यक आहे:

प्रदर्शन पॅरामीटर्स: रिझोल्यूशन, रंग खोली, प्रतिसाद वेळ

पर्यावरणीय अनुकूलता: ऑपरेटिंग तापमान श्रेणी, कंपन प्रतिरोध

इंटरफेस सुसंगतता: मुख्य नियंत्रण प्लॅटफॉर्मच्या सिग्नल आवश्यकतांशी जुळणे

ऊर्जा कार्यक्षमता निर्देशक: अंतिम उत्पादनांचे उर्जा बजेट पूर्ण करणे

वैज्ञानिक प्रणाली-स्तरीय डिझाइनद्वारे, सानुकूल एलसीडी स्क्रीन विशिष्ट अनुप्रयोग परिस्थितीच्या तांत्रिक आवश्यकतांमध्ये पूर्णपणे फिट होऊ शकतात, अंतिम उत्पादनांसाठी भिन्न प्रदर्शन अनुभव प्रदान करतात.

तंत्रज्ञान विकास ट्रेंड

डिस्प्ले तंत्रज्ञानाच्या सतत प्रगतीसह, एलसीएम उच्च एकत्रीकरण, कमी उर्जा वापर आणि मजबूत कार्यक्षमतेकडे विकसित होत आहेत. उदयोन्मुख एचएमआय मानवी-मशीन परस्परसंवाद मॉड्यूल्स स्पर्श, प्रदर्शन आणि संगणकीय कार्ये सखोलपणे एकत्रित करतात, स्मार्ट उपकरणांवर अधिक अंतर्ज्ञानी परस्परसंवादी अनुभव आणतात.
