द आर्ट ऑफ प्रेसिजन डिस्प्ले: एलसीडी स्क्रीन्सचे मुख्य तांत्रिक पॅरामीटर्स डीकोड करणे

जलद स्मार्ट उपकरण विकासाच्या आजच्या युगात, LCD स्क्रीन मानवी-संगणक परस्परसंवादासाठी मुख्य इंटरफेस म्हणून काम करते आणि त्याची कार्यक्षमता थेट वापरकर्त्याच्या अनुभवाची गुणवत्ता निर्धारित करते. ग्राहक इलेक्ट्रॉनिक्स किंवा औद्योगिक नियंत्रण असो, प्रदर्शन कार्यक्षमतेची मागणी वाढत्या प्रमाणात कडक होत आहे. व्यावसायिक एलसीडी डिस्प्ले उत्पादक या नात्याने, आम्हाला गंभीरपणे समजले आहे की एलसीडी तंत्रज्ञानाचे सखोल आकलन हाच योग्य निवडी आणि डिझाईन्सचा पाया आहे. हा लेख एलसीडी मॉड्यूलची गुणवत्ता निर्धारित करणाऱ्या प्रमुख तांत्रिक निर्देशकांचे पद्धतशीरपणे विश्लेषण करेल.

1. इलेक्ट्रो-ऑप्टिक प्रतिसाद वैशिष्ट्य: डिस्प्ले कंट्रोलचा भौतिक पाया

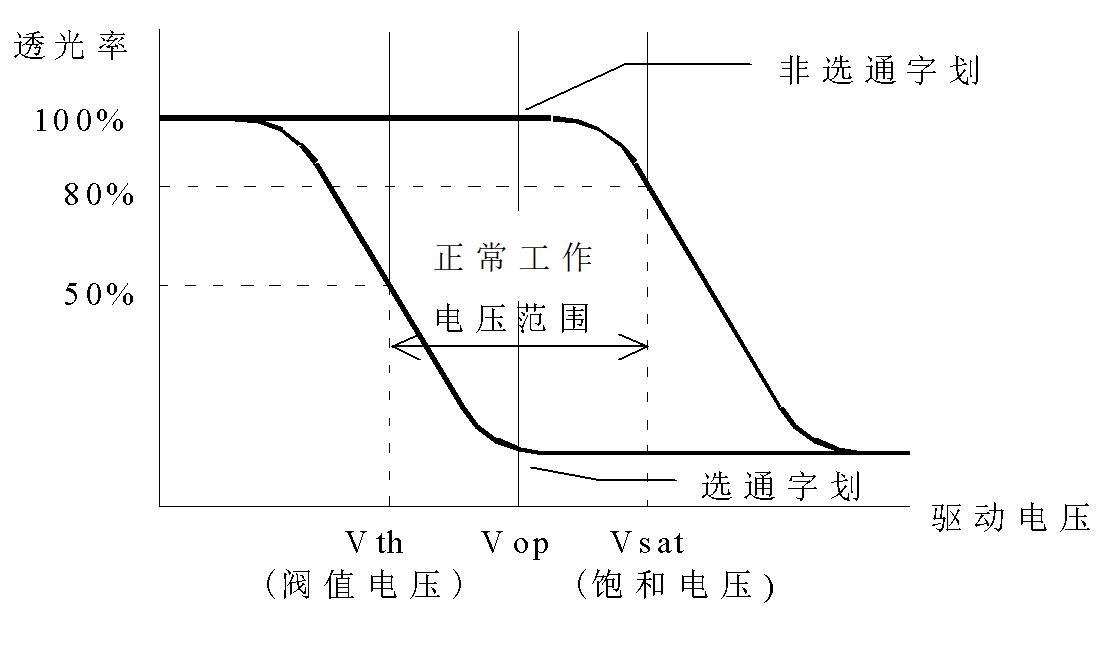

इलेक्ट्रो-ऑप्टिक प्रतिसाद वैशिष्ट्य म्हणजे लिक्विड क्रिस्टल डिस्प्ले तंत्रज्ञानाचा भौतिक गाभा. हे एलसीडी स्क्रीनचे ट्रान्समिटन्स आणि लागू ड्रायव्हिंग व्होल्टेज यांच्यातील कार्यात्मक संबंधांचे अचूक वर्णन करते. हा नॉन-रेखीय वैशिष्ट्यपूर्ण वक्र ग्रेस्केल पातळी आणि प्रतिमा प्रदर्शन मिळविण्यासाठी आधार आहे. उत्तम प्रकारे ऑप्टिमाइझ केलेला इलेक्ट्रो-ऑप्टिक प्रतिसाद म्हणजे कमी ड्रायव्हिंग व्होल्टेज, उच्च कॉन्ट्रास्ट रेशियो आणि अधिक अचूक रंग पुनरुत्पादन - हा सर्व उच्च-अंत डिस्प्ले डिझाइनसाठी प्रारंभिक बिंदू आहे.

2. कॉन्ट्रास्ट रेशो: दृश्य स्पष्टतेचा प्राथमिक घटक

ऑन (सक्रिय) स्थिती आणि बंद (निष्क्रिय) स्थितीमधील ल्युमिनन्सचे गुणोत्तर म्हणून परिभाषित केलेले कॉन्ट्रास्ट गुणोत्तर, प्रतिमेची तीक्ष्णता आणि खोली तपासण्यासाठी प्राथमिक पॅरामीटर आहे. सामान्यतः, जेव्हा कॉन्ट्रास्ट रेशो 5:1 पेक्षा जास्त असतो, तेव्हा मानवी डोळ्याला एक स्पष्ट प्रतिमा दिसते. तथापि, एलसीडीचे कॉन्ट्रास्ट रेशो हे डायनॅमिक व्हेरिएबल आहे; हे दृश्य कोन आणि सभोवतालच्या प्रकाशावर मोठ्या प्रमाणात अवलंबून असते, जे पुढील मुख्य मेट्रिककडे जाते—दृश्य कोन वैशिष्ट्ये.

3. कोन श्रेणी पाहणे: आण्विक संरेखन आणि ऑप्टिक्सचा अचूक समन्वय

पाहण्याचा कोन श्रेणी हा एक व्यापक सूचक आहे जो अक्षाबाहेर पाहिल्यावर प्रदर्शन गुणवत्ता राखण्यासाठी LCD मॉड्यूलच्या क्षमतेचे मूल्यांकन करतो. हे निश्चित मूल्य नाही परंतु अवकाशीय शंकूच्या कोनाद्वारे परिभाषित केले जाते ज्यामध्ये कॉन्ट्रास्ट गुणोत्तर स्वीकार्य कमी मर्यादेपर्यंत क्षीण होते (उदा., 5:1). त्याचे सार लिक्विड क्रिस्टल रेणूंचे अभिमुखता आणि घटना प्रकाशाची ध्रुवीकरण स्थिती यांच्यातील जटिल संवादामध्ये आहे.

तांत्रिक खोली:

मोड सीमा निश्चित करते:भिन्न लिक्विड क्रिस्टल मोड (TN, HTN, STN) हे आण्विक संरेखन आणि वळण कोनाच्या मूलभूतपणे भिन्न डिझाइन आहेत. TN मोडमध्ये सर्वात अरुंद दृश्य कोन आहे, तर STN मोड, 180°-270° च्या उच्च वळण कोनातून, एक स्टीपर इलेक्ट्रो-ऑप्टिक वक्र आणि एक विस्तृत दृश्य कोन प्राप्त करतो. उदाहरणार्थ, STN पॉझिटिव्ह मोड जवळजवळ अर्धगोलाकार श्रेणीमध्ये उत्कृष्ट दृश्यमानता राखू शकतो, औद्योगिक उपकरणे आणि सार्वजनिक प्रदर्शनांमध्ये त्याचा प्रसार होण्याचे मुख्य कारण आहे.

ड्रायव्हर लाइन्सची मर्यादा (मल्टीप्लेक्सिंग):मल्टीप्लेक्स ड्रायव्हिंग वापरणाऱ्या एलसीडी स्क्रीनमध्ये, ड्रायव्हर लाईन्स (COM लाईन्स) ची संख्या जसजशी वाढते तसतसे पिक्सेलवर लागू होणारे प्रभावी व्होल्टेज प्रमाण बिघडते. या विद्युतीय गैर-आदर्शतेमुळे कोन कामगिरी पाहण्यात थेट संकोचन होते. म्हणून, उच्च-रिझोल्यूशन कॅरेक्टर सेगमेंट स्क्रीनसाठी, पाहण्याचा कोन बहुतेक वेळा ड्रायव्हिंग स्कीमसह एक महत्त्वाचा व्यवहार बनतो.

निश्चित दृश्य कोन आवश्यकता असलेल्या अनुप्रयोगांसाठी, सानुकूलित एलसीडी स्क्रीन इष्टतम समाधान देते. व्यावसायिक LCD डिस्प्ले उत्पादक अलाइनमेंट लेयर दिशा आणि सेल गॅप आणि birefringence उत्पादन (Δn·d) ऑप्टिमाइझ करून लक्ष्य निरीक्षण क्षेत्राकडे इष्टतम पाहण्याचा कोन "स्टीयर" करू शकतात, ज्यामुळे प्रदर्शन संसाधनांचा जास्तीत जास्त वापर होतो.

4. प्रतिसाद गती: डायनॅमिक प्रतिसादाचे तापमान अवलंबन

प्रतिसादाचा वेग, उदय वेळ (Tr) आणि पडण्याची वेळ (Tf) सह, LCD स्क्रीन सिग्नलला किती लवकर प्रतिसाद देते हे मोजते. लिक्विड क्रिस्टल्सचे रिओलॉजिकल गुणधर्म त्यांचे मजबूत तापमान अवलंबित्व निर्धारित करतात: तापमान जितके कमी असेल तितके लिक्विड क्रिस्टल स्निग्धता जास्त असेल आणि प्रतिसादाचा वेग कमी असेल.

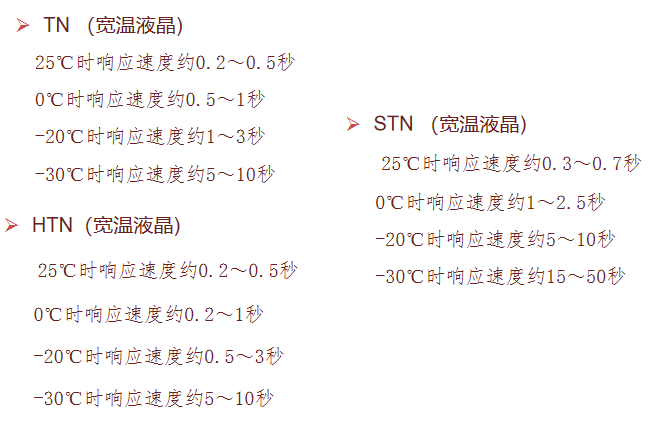

खोलीचे तापमान कार्यप्रदर्शन: 25°C वर, TN/HTN उत्पादनांचा प्रतिसाद वेळ सामान्यतः 150-300 मिलीसेकंदांच्या श्रेणीत असतो, तर STN उत्पादने, त्यांच्या मोठ्या आण्विक वळण कोनांमुळे, किंचित हळू असतात, सुमारे 200-350 मिलीसेकंद. बहुतेक स्थिर किंवा स्लो-रिफ्रेश डिस्प्ले गरजांसाठी हे पुरेसे आहे.

वाइड-तापमान आव्हान: विस्तृत-तापमान अनुप्रयोग परिस्थितीत, कमी तापमानात प्रतिसाद विलंब दुर्लक्षित केला जाऊ शकत नाही. उदाहरणार्थ, रुंद-तापमान TN LCD मॉड्यूलचा प्रतिसाद वेळ -30°C वर 10 सेकंदांपर्यंत असू शकतो, ज्यामुळे प्रतिमा गंभीरपणे खराब होते. यासाठी एलसीडी डिस्प्ले निर्मात्यांनी लिक्विड क्रिस्टल मटेरियल काळजीपूर्वक निवडणे आणि लक्ष्य ऑपरेटिंग तापमान श्रेणीसाठी ड्रायव्हिंग पॅरामीटर्स समायोजित करणे आवश्यक आहे जेणेकरून अत्यंत परिस्थितीतही वापरण्यायोग्य प्रतिसाद कार्यप्रदर्शन सुनिश्चित केले जाईल.

5. वीज वापर: मायक्रोएम्प-लेव्हल सिस्टम कार्यक्षमतेचे तत्वज्ञान

पोर्टेबल डिव्हाईस मार्केटमध्ये एलसीडी तंत्रज्ञानाच्या वर्चस्वाचा आधार कमी वीज वापर आहे. एलसीडी मॉड्यूलचा एकूण वीज वापर प्रामुख्याने ड्राईव्ह सर्किटचे कॅपेसिटिव्ह चार्जिंग/डिस्चार्जिंग आणि लिक्विड क्रिस्टल मटेरियलचे डायलेक्ट्रिक नुकसान यांचा समावेश होतो. यापैकी, लिक्विड क्रिस्टल मटेरियलची मोठ्या प्रमाणात प्रतिरोधकता ही अल्ट्रा-लो स्टॅटिक पॉवर वापर राखण्यासाठी महत्त्वाची आहे. जर सामग्री दूषित झाली, ज्यामुळे प्रतिरोधकता कमी होते, वीज वापर असामान्यपणे वाढू शकतो. म्हणून, उत्कृष्ट उर्जा वापर नियंत्रण LCD डिस्प्ले उत्पादकांचे भौतिक शुद्धता आणि उत्पादन प्रक्रियांवर अत्यंत नियंत्रण प्रतिबिंबित करते, हे सुनिश्चित करते की आपल्याला प्राप्त होणारी LCD स्क्रीन त्याच्या संपूर्ण आयुष्यभर मायक्रोएम्प-स्तरीय वीज वापराचा फायदा स्थिरपणे राखते.

निष्कर्ष

सध्याच्या लँडस्केपमध्ये जेथे मानक उत्पादने विशिष्ट आवश्यकता पूर्ण करण्यात अयशस्वी ठरतात, सानुकूलित एलसीडी स्क्रीन उत्पादन भिन्नता साध्य करण्यासाठी महत्त्वाच्या बनल्या आहेत. तांत्रिकदृष्ट्या सखोल LCD डिस्प्ले उत्पादकांसोबत सहकार्य करून तुमच्या ऍप्लिकेशनच्या परिस्थितीसह वर नमूद केलेल्या मुख्य तांत्रिक मापदंडांची सखोल जोडणी करून, तुम्ही एक LCD मॉड्यूल विकसित करू शकता जे पाहण्याचा कोन, वीज वापर, तापमान कामगिरी आणि किंमत यांच्यातील इष्टतम समतोल शोधू शकते आणि शेवटी तुमच्या उत्पादनामध्ये निर्दोष दृश्य अनुभव प्रदान करते.
