कोर AMOLED प्रक्रियांचे अनावरण: अत्याधुनिक डिस्प्ले तंत्रज्ञान भविष्याला कसे आकार देते

 लहान ते मध्यम आकाराच्या ग्राहक इलेक्ट्रॉनिक्स मार्केटमध्ये, उच्च कॉन्ट्रास्ट आणि लवचिक वाकण्यायोग्यता यांसारख्या फायद्यांमुळे AMOLED डिस्प्ले तंत्रज्ञान हे हाय-एंड स्मार्टफोन्स, वेअरेबल डिव्हाइसेस आणि वक्र-स्क्रीन उत्पादनांसाठी पसंतीचे पर्याय बनले आहे.

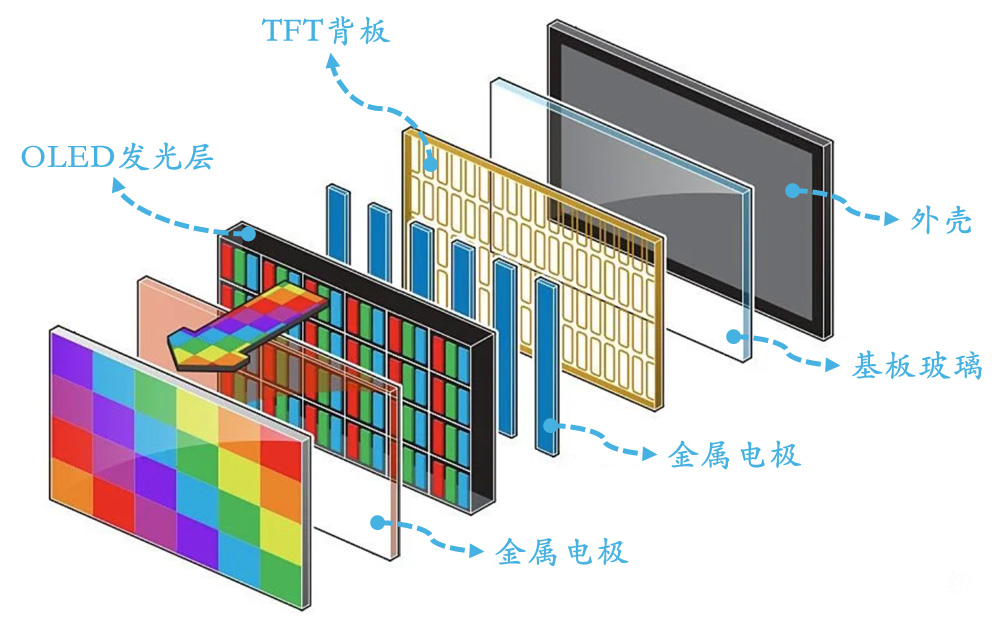

  त्याच्या मूळ संरचनेत OLED प्रकाश-उत्सर्जक थर, TFT बॅकप्लेन, मेटल इलेक्ट्रोड, सब्सट्रेट ग्लास आणि आवरण समाविष्ट आहे.

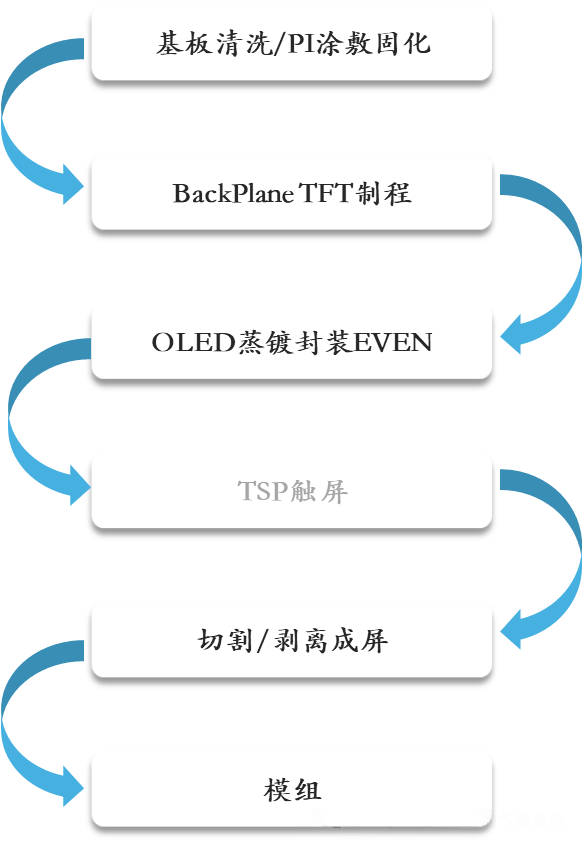

  लवचिक AMOLED उत्पादन प्रक्रियेमध्ये सब्सट्रेट क्लीनिंग/पीआय कोटिंग, बॅकप्लेन TFT तयार करणे, OLED बाष्पीभवन आणि एन्कॅप्सुलेशन, टच मॉड्यूल इंटिग्रेशन, लेझर लिफ्ट-ऑफ आणि मॉड्यूल असेंब्ली यासारख्या महत्त्वाच्या पायऱ्यांचा समावेश होतो.

  डिस्प्ले तंत्रज्ञानाच्या संशोधन, विकास आणि निर्मितीमध्ये विशेष कंपनी म्हणून, CNK Electronics Co., Ltd. 始终 तंत्रज्ञानात आघाडीवर राहते, ग्राहकांना OLED मॉड्यूल्स, LCD स्क्रीन आणि सानुकूलित LCD स्क्रीनसह वैविध्यपूर्ण डिस्प्ले सोल्यूशन्स प्रदान करते.

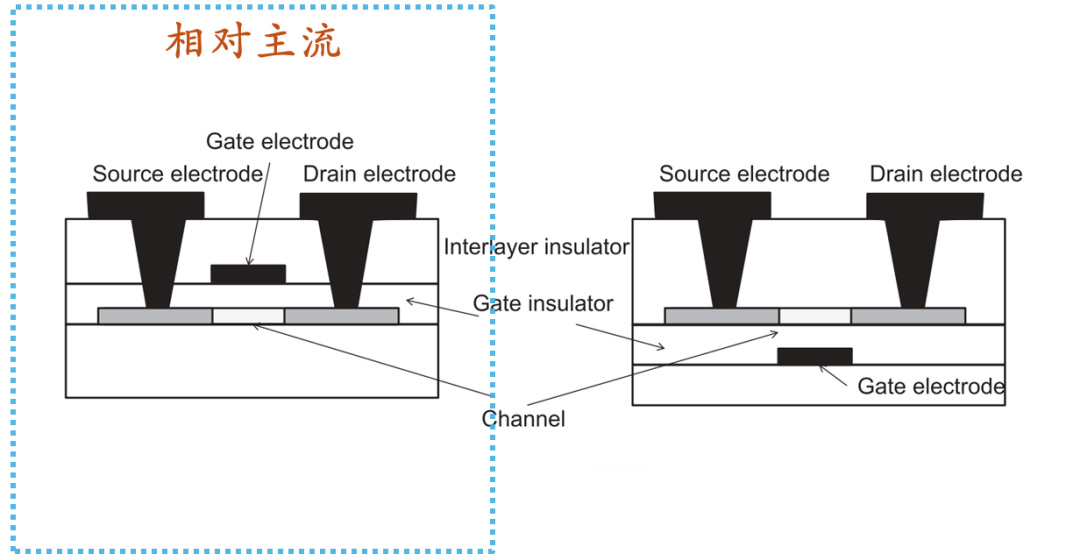

  AMOLED च्या मुख्य उत्पादन प्रक्रियेमध्ये अनेक उच्च तांत्रिक युनिट प्रक्रियांचा समावेश होतो. बॅकप्लेन TFT (BP) प्रक्रियेत, कमी-तापमान पॉलीक्रिस्टलाइन सिलिकॉन (LTPS) तंत्रज्ञान त्याच्या उच्च इलेक्ट्रॉन गतिशीलतेमुळे मुख्य प्रवाहात आले आहे. त्याच्या टॉप-गेट स्ट्रक्चर प्रक्रियेमध्ये बफर लेयर डिपॉझिशन, चॅनल आयन इम्प्लांटेशन, लेझर एनीलिंग क्रिस्टलायझेशन (ELA), गेट मेटल स्पटरिंग आणि सोर्स-ड्रेन इम्प्लांटेशन यासारख्या पायऱ्यांचा समावेश होतो. पातळ फिल्म डिपॉझिशन, फेरफार आणि एचिंगमध्ये विशेष वायू महत्त्वपूर्ण भूमिका बजावतात: उदाहरणार्थ, PECVD प्रक्रिया a-Si/SiNx/SiOx पातळ फिल्म्स जमा करण्यासाठी SiH₄/N₂O/NH₃ वापरतात; ॲटोमिक लेयर डिपॉझिशन (ALD) TMA आणि H₂O ला Al₂O3 एन्कॅप्स्युलेशन लेयर तयार करण्यासाठी वापरते; ड्राय एचिंग CF4/SF6/Cl2 सारख्या वायूंद्वारे उच्च-अचूक पॅटर्निंग प्राप्त करते, जेथे BCl3 चा वापर मेटल ऑक्साईड स्तर कमी करण्यासाठी केला जातो आणि Cl2 स्वच्छ आणि कार्यक्षम प्रक्रिया सुनिश्चित करून अस्थिर नक्षी उत्पादने तयार करते.

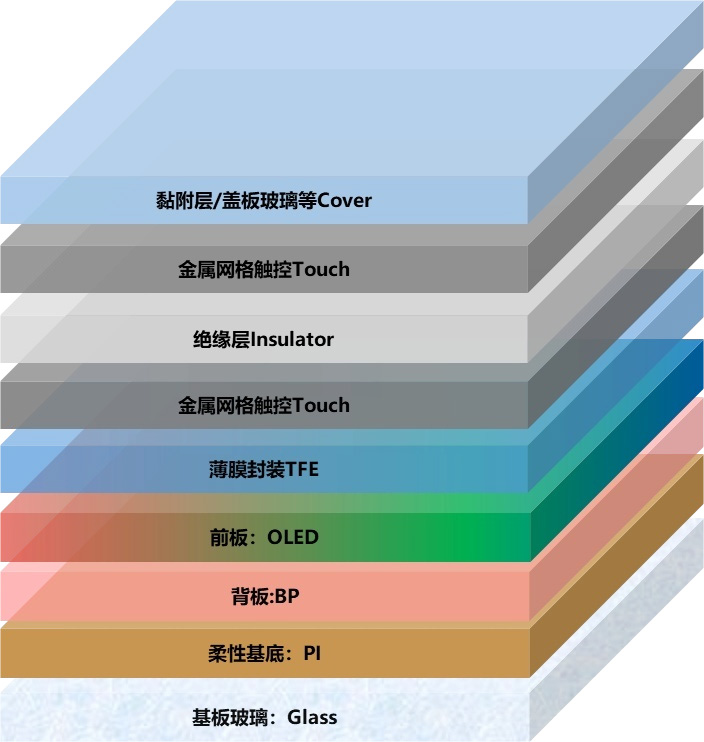

  लवचिक AMOLED उत्पादनामध्ये, लेझर लिफ्ट-ऑफ (LLO) आणि पातळ फिल्म एन्कॅप्सुलेशन (TFE) उत्पादनाच्या विश्वासार्हतेसाठी महत्त्वपूर्ण आहेत. LLO प्रक्रिया काचेच्या सब्सट्रेटपासून लवचिक PI सब्सट्रेट विभक्त करण्यासाठी 308nm XeCl एक्सायमर लेसर वापरते, तर TFE तंत्रज्ञान ओलावा आणि ऑक्सिजन अवरोधित करण्यासाठी मल्टीलेयर पातळ फिल्म्स वापरते आणि डिव्हाइसचे आयुष्य वाढवते.

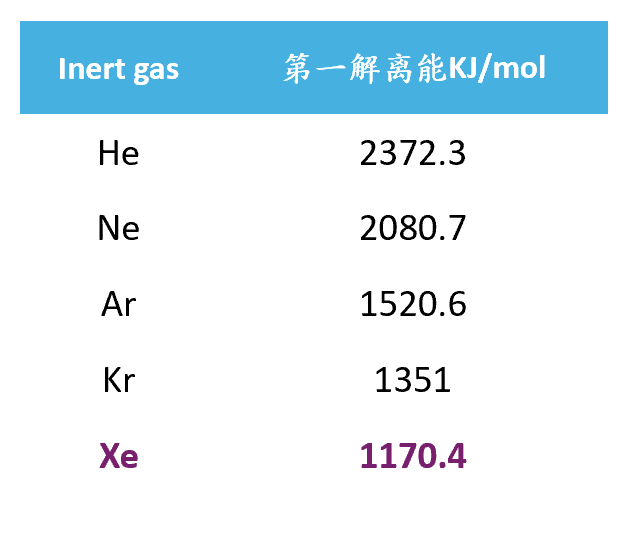

  याव्यतिरिक्त, आयन इम्प्लांटेशन (IMP) प्रक्रिया डोपिंग अणू प्रदान करण्यासाठी BF3/PH3/H2 वापरते, चार्ज जमा होण्यापासून रोखण्यासाठी Xe न्यूट्रलायझेशन गॅस म्हणून काम करते.

  जसजसे डिस्प्ले तंत्रज्ञान लवचिकता आणि उच्च रिझोल्यूशनच्या दिशेने प्रगती करत आहे, तसतसे AMOLED उत्पादन प्रक्रियेची जटिलता आणि अचूक आवश्यकता वाढत आहे. AMOLED आणि LCD तंत्रज्ञानाचे फायदे एकत्रित करून, CNK इलेक्ट्रॉनिक्स सतत HMI मानवी-मशीन परस्परसंवाद मॉड्यूल्सची कार्यक्षमता आणि विश्वासार्हता ऑप्टिमाइझ करते, ग्राहक इलेक्ट्रॉनिक्स, औद्योगिक नियंत्रण आणि इतर क्षेत्रांसाठी नाविन्यपूर्ण प्रदर्शन समाधान प्रदान करते.
