आरजीबी इंटरफेस डिझाईन: कस्टम एलसीडी स्क्रीन्समध्ये उच्च-कार्यक्षमता डिस्प्लेचे गेटवे

  आधुनिक डिस्प्ले टेक्नॉलॉजीमध्ये, RGB इंटरफेस LCD स्क्रीन चालविण्यासाठी मुख्य प्रवाहातील उपाय आहे-विशेषत: TFT सारखे उच्च-कार्यक्षमता डिस्प्ले-उच्च गतीने पूर्ण-रंग प्रतिमा डेटा प्रसारित करण्याच्या क्षमतेमुळे. अनुभवी कस्टम LCD डिस्प्ले निर्माता म्हणून, CNK Electronics (CNK) RGB इंटरफेस डिझाइनचा प्रदर्शनाच्या गुणवत्तेवर कसा परिणाम होतो हे समजते. त्याचा गाभा अचूक सिंक्रोनाइझेशन सिग्नल पोलॅरिटी मॅचिंग आणि टाइमिंग पॅरामीटर कॉन्फिगरेशनमध्ये आहे, जे स्थिर, गुळगुळीत व्हिज्युअल आणि समृद्ध, अस्सल रंगांसाठी तांत्रिक आधारशिला बनवतात.

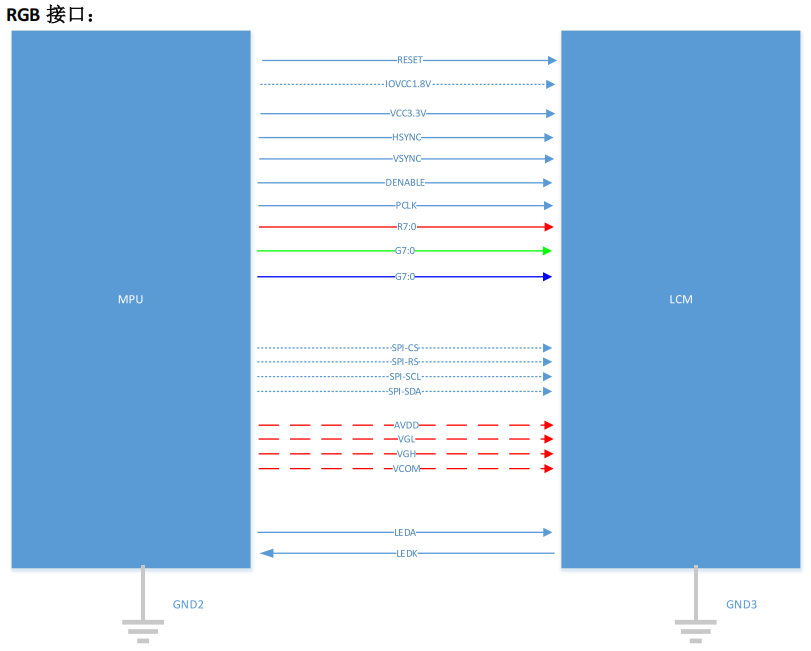

ड्युअल-मोड ऑपरेशन, लवचिक सुसंगतता आरजीबी इंटरफेस प्रामुख्याने दोन कार्यक्षम कार्य मोड ऑफर करतो:

DEN मोड (डेटा सक्षम प्राधान्य): येथे, डेटा वैध विंडो नियंत्रित करण्यासाठी सक्षम सिग्नल की आहे. PCLK घड्याळ सिग्नलचा टप्पा (उगवता एज ट्रान्समिशन/फॉलिंग एज लॅचिंग) एलसीडी मॉड्यूलसह ​​काटेकोरपणे सिंक्रोनाइझ करणे आवश्यक आहे; अन्यथा, स्क्रीन करप्ट होऊ शकते. लाल (R7~R0), हिरवा (G7~G0), आणि निळ्या (B7~B0) 8-बिट रेषांद्वारे समांतर डेटा ट्रान्समिशन सहयोगाने 16.77 दशलक्ष रंग वितरित करते. HSYNC आणि VSYNC या मोडमध्ये सरलीकृत केले जाऊ शकतात.

SYNC मोड (सिंक्रोनाइझेशन सिग्नल प्रायोरिटी): सक्रिय डिस्प्ले क्षेत्र परिभाषित करण्यासाठी हा मोड अचूक HSYNC (क्षैतिज सिंक) आणि VSYNC (उभ्या सिंक) सिग्नलवर अवलंबून असतो. त्यांच्या सक्रिय अवस्था (सामान्यत: उच्च-प्रभावी) ड्रायव्हिंग प्लॅटफॉर्मसह संरेखित केल्या पाहिजेत; अन्यथा, चुकीचे संरेखन किंवा अगदी रिकाम्या पडद्याचा परिणाम होऊ शकतो. PCLK फेज सिंक्रोनाइझेशन गंभीर आहे, R/G/B डेटा ट्रान्समिशन DEN मोड प्रमाणेच आहे.

डिझाइन अत्यावश्यक: यश तपशीलांमध्ये निहित आहे दोन गंभीर मुद्दे आरजीबी इंटरफेस डिझाइनमध्ये दक्षता आवश्यक आहेत:

1.डेटा लाइन अनुक्रम पुष्टीकरण: जेव्हा स्क्रीनचा इंटरफेस DB0-DB24 सारखी सामान्य लेबले वापरतो, तेव्हा LCD मॉड्यूल पुरवठादारासह बसमधील अचूक RGB सिग्नल व्यवस्थेची पुष्टी करणे आवश्यक आहे. चुकीच्या ऑर्डरमुळे रंगाची तीव्र विकृती होते.

2.कार्यात्मक सीमा स्पष्ट करा: शुद्ध RGB इंटरफेस हा उच्च-गती "वन-वे डिस्प्ले डेटा चॅनल" आहे जो आरंभिक आदेश किंवा वाचन स्थिती प्रसारित करण्यास अक्षम आहे. अशा प्रकारे, सानुकूल एलसीडी प्रकल्पांमध्ये, ते सहसा SPI सारख्या कंट्रोल इंटरफेससह सहयोग करते, जे स्क्रीन इनिशिएलायझेशन आणि व्यवस्थापन हाताळते.

  एक व्यावसायिक सानुकूल LCD डिस्प्ले निर्माता म्हणून, आम्ही ओळखतो की सूक्ष्म वेळेतील फरक आणि अचूक सिग्नल ध्रुवीयपणा LCD स्क्रीनची स्थिरता कशी निर्धारित करतात. तुमची डिस्प्ले सोल्यूशन्स हाय-स्पीड, फुल-कलर व्हिज्युअल्सच्या जगात अचूकतेने चमकतील याची खात्री करून-इंटरफेस तपशील विश्लेषण आणि डिझाइन मार्गदर्शनापासून ते कस्टम LCD डेव्हलपमेंटपर्यंत-एंड-टू-एंड तांत्रिक समर्थनासाठी CNK सह भागीदार.
