बॅकलाइट ड्रायव्हिंग डिझाइन: डिस्प्ले स्क्रीन गुणवत्ता प्रकाशित करण्यासाठी गंभीर तपशील

एलसीडी स्क्रीन्सच्या जगात, माहिती-स्पष्ट मोनोक्रोम स्क्रीन असो किंवा व्हायब्रंट कलर स्क्रीन असो, बॅकलाइट हा त्याच्या व्हिज्युअल प्रेझेंटेशनचा आत्मा आहे. तथापि, बॅकलाइट ड्रायव्हिंग फक्त "प्रकाशासाठी पॉवर चालू करणे" पेक्षा अधिक जटिल आहे. डिझाइन तपशीलांकडे दुर्लक्ष केल्याने असमान ब्राइटनेस आणि वापरकर्त्याचा अनुभव कमी होऊ शकतो किंवा सर्वात वाईट वेळी डिस्प्ले स्क्रीनचे आयुष्य कमी होऊ शकते. हा लेख बॅकलाइट ड्रायव्हिंग डिझाइनच्या मुख्य तत्त्वांचा अभ्यास करतो, अभियंत्यांना स्थिर आणि विश्वासार्ह डिस्प्ले समाधाने तयार करण्यासाठी सक्षम करतो.

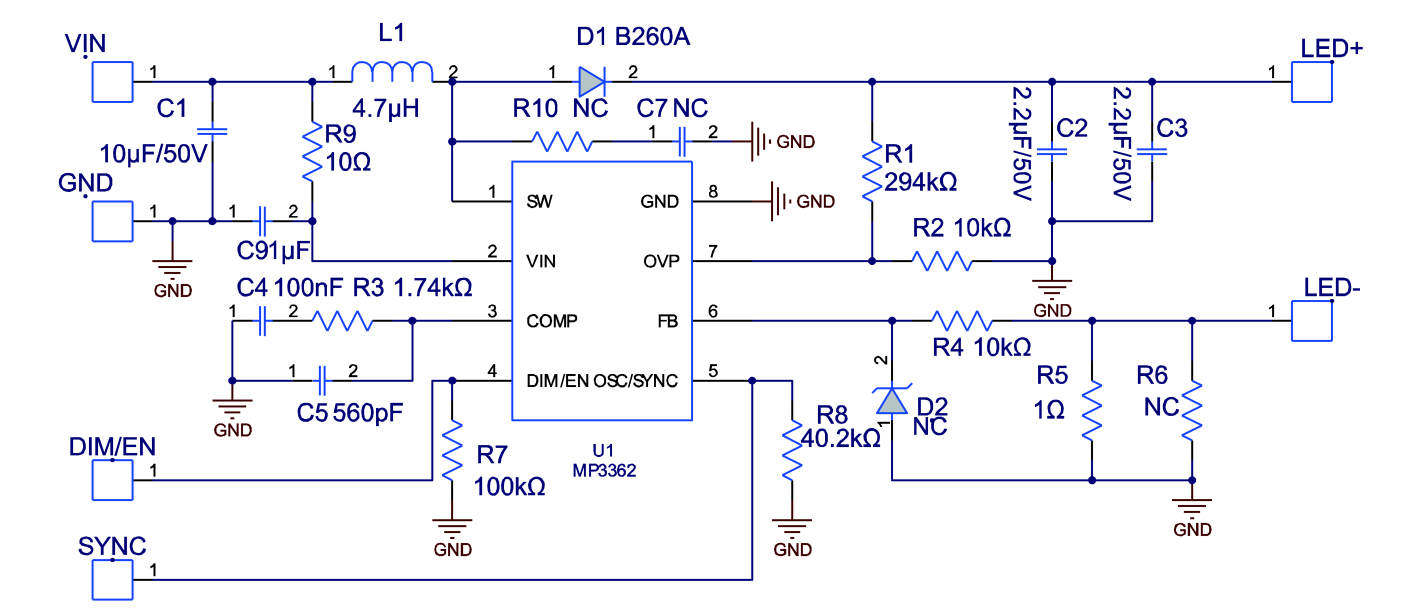

1. सतत चालू ड्रायव्हिंग: ब्राइटनेस एकरूपतेचा पाया

बॅकलाइट LEDs सतत वर्तमान स्त्रोतासह चालविले जाणे आवश्यक आहे! "समान व्होल्टेज अंतर्गत विविध मॉड्यूल्समध्ये विसंगत चमक" च्या समस्येचे निराकरण करण्यासाठी हे सर्वोपरि आहे. LEDs फॉरवर्ड व्होल्टेज (Vf) (नमुनेदार सिंगल-एलईडी मूल्य: 2.7-3.2V) मध्ये स्वाभाविकपणे भिन्नता प्रदर्शित करतात. स्थिर व्होल्टेज ड्राइव्ह अंतर्गत, किंचित कमी Vf असलेले LEDs अधिक विद्युतप्रवाह काढतील, परिणामी जास्त ब्राइटनेस मिळेल, तर जास्त Vf असलेले LED मंद होतील. सतत करंट ड्रायव्हिंग केल्याने प्रत्येक एलईडी (सामान्यत: 15-20mA) द्वारे विद्युतप्रवाह तंतोतंत नियंत्रित होतो, मोनोक्रोम स्क्रीनमध्ये एकसमानता आणि कलर स्क्रीनमध्ये अचूक रंग पुनरुत्पादन सुनिश्चित होते.

2. वेळेचे नियंत्रण: "घोस्टिंग" आणि "फ्लिकरिंग" प्रतिबंधित करणे

जेव्हा एलसीडी स्क्रीन चालू होते किंवा झोपेतून उठते, तेव्हा त्याच्या अंतर्गत लिक्विड क्रिस्टल्सना प्रतिसाद वेळ आवश्यक असतो आणि ते ताबडतोब स्थिर प्रदर्शन स्थितीत पोहोचत नाहीत. या परिस्थितीत बॅकलाइट त्वरित सक्रिय केल्याने वापरकर्त्यांना गोंधळलेले "भूत" किंवा अस्थिर फ्लिकरिंग दिसू लागते. मुख्य डिझाइन नियम आहेत:

पॉवर-ऑन/वेक-अप: डिस्प्लेने किमान 30 फ्रेम रिफ्रेश केल्यानंतर आणि स्थिर झाल्यानंतरच बॅकलाइट सक्रिय करणे आवश्यक आहे. हे सुनिश्चित करते की वापरकर्त्यांना एक स्थिर, स्पष्ट प्रारंभिक प्रतिमा दिसते.

पॉवर-ऑफ/स्लीप: क्रमाचे काटेकोरपणे पालन करा: प्रथम बॅकलाईट निष्क्रिय करा, नंतर डिस्प्ले सिग्नल अक्षम करा आणि डिस्प्ले स्क्रीनवर पॉवर कट करा. हा क्रम उलट केल्याने शटडाउन दरम्यान असामान्य चमकदार पॅच किंवा "भूत" कलाकृती होऊ शकतात.

3. सर्किट डिझाइन आणि पॅरामीटर गणना: सुरक्षा आणि कार्यक्षमता संतुलित करणे

सामान्य ड्राइव्ह सर्किट टोपोलॉजीमध्ये हे समाविष्ट आहे:

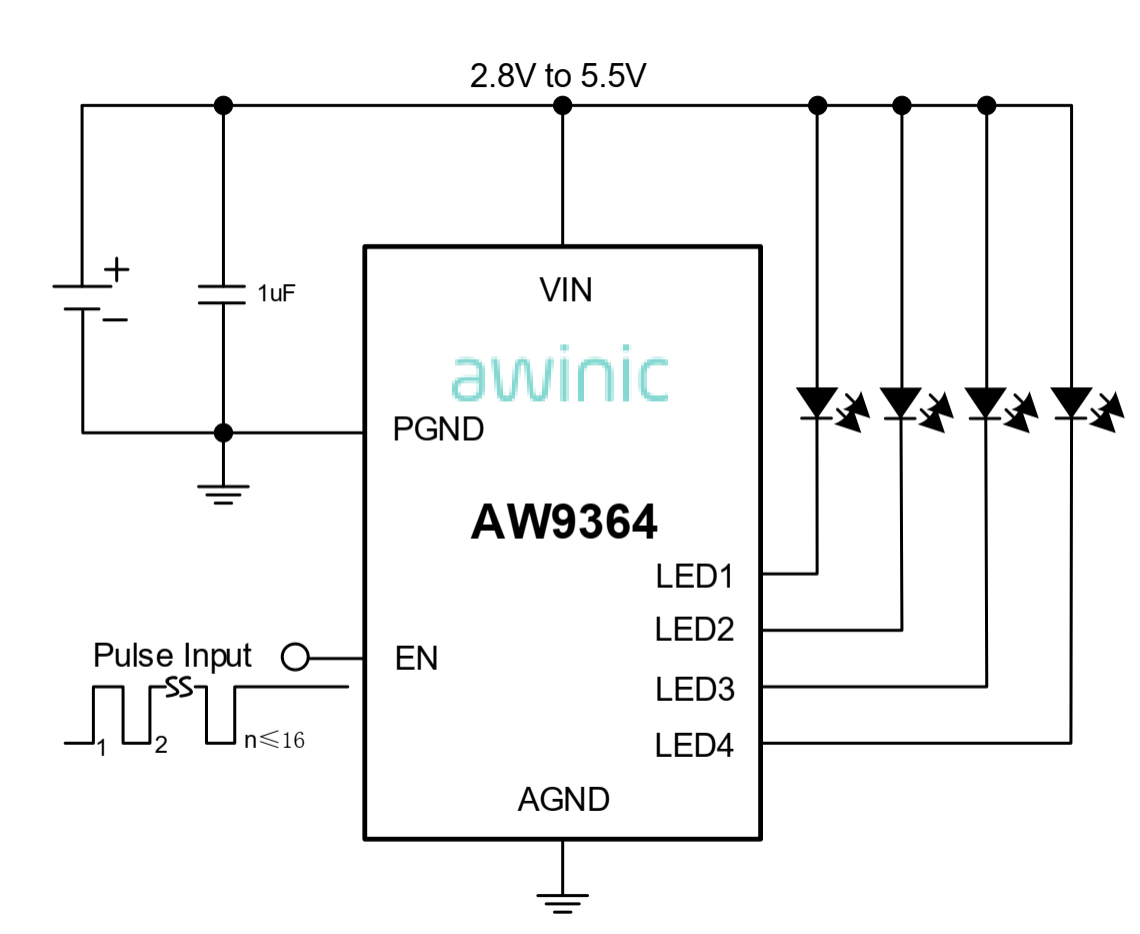

सिंगल-एलईडी पॅरलल ड्राइव्ह: चांगल्या रिडंडंसीसह तुलनेने सोपे डिझाइन (एका एलईडीच्या अपयशाचा संपूर्ण परिणाम होत नाही). तथापि, एकूण ड्राइव्ह वर्तमान मागणी जास्त आहे (उदा. समांतर 8 LED ला 120-160mA @ 20mA/LED आवश्यक आहे).

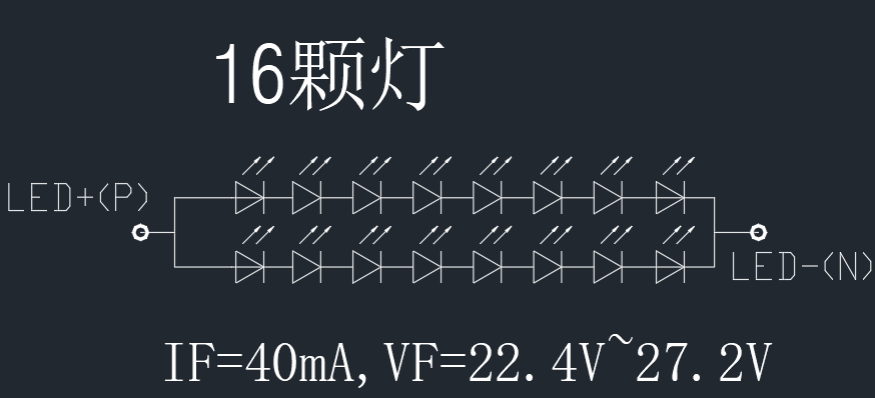

मल्टी-स्ट्रिंग मालिका-समांतर ड्राइव्ह: अधिक कार्यक्षम, मध्यम ते मोठ्या एलसीडी स्क्रीनसाठी योग्य. डिझाइन विचार:

मालिका व्होल्टेज: एकूण व्होल्टेज प्रति LED स्ट्रिंग = सिंगल LED Vf * मालिकेतील संख्या. उदाहरण: मालिकेतील 8 LEDs साठी ड्राइव्ह व्होल्टेज ≥ 3.2V * 8 = 25.6V (मार्जिन विचारात घ्या) आवश्यक आहे.

समांतर वर्तमान: एकूण ड्राइव्ह करंट = वर्तमान प्रति स्ट्रिंग * समांतर स्ट्रिंगची संख्या. उदाहरण: समांतर 2 स्ट्रिंग, 20mA प्रति स्ट्रिंग, एकूण वर्तमान = 20mA * 2 = 40mA.

सेफ्टी मार्जिन: डिझाईन आउटपुट व्होल्टेज 36V पेक्षा जास्त नसावे (सामान्य सुरक्षा अतिरिक्त-कमी व्होल्टेज - SELV - मर्यादा). एकूण ड्राइव्ह प्रवाह 300mA पेक्षा जास्त नसावा (समतोल कार्यक्षमता आणि घटक निवड).

निष्कर्ष

एक अपवादात्मक डिस्प्ले स्क्रीन अनुभव अचूक बॅकलाइट ड्रायव्हिंग डिझाइनसह सुरू होतो. किंमत-संवेदनशील मोनोक्रोम स्क्रीन्ससाठी किंवा दृष्यदृष्ट्या मागणी असलेल्या रंगीत पडद्यांसाठी, सतत वर्तमान ड्रायव्हिंग तत्त्वे सखोलपणे समजून घेणे आणि लागू करणे, पॉवर सिक्वेन्सिंगचे काटेकोरपणे नियंत्रण करणे, मालिका-समांतर पॅरामीटर्सची अचूक गणना करणे आणि सुरक्षा मानकांचे पालन करणे ही उच्च-गुणवत्तेची, दीर्घ-आयुष्य प्रदर्शन उत्पादने तयार करण्यासाठी आवश्यक पावले आहेत. हे उशिर किरकोळ "तपशील" डिस्प्ले स्क्रीनची अंतिम गुणवत्ता आणि वापरकर्त्याचे समाधान निश्चित करणारे निर्णायक घटक आहेत.
