कोर डिस्प्ले ड्रायव्हर डीबगिंग तंत्रज्ञान आणि ऑपरेशनल मानके

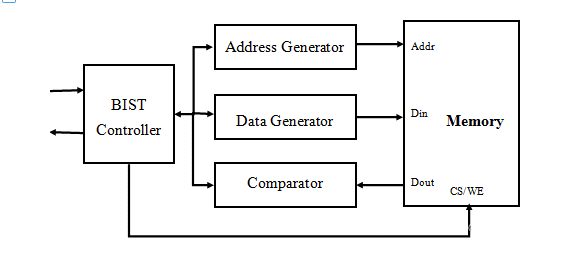

1. BIST कमांडचा प्रगत अनुप्रयोग

ऑपरेटिंग तत्त्व: ड्रायव्हर IC चे अंगभूत स्व-चाचणी इंजिन योग्य इनिशियलायझेशन कोड लोडिंगवर सक्रिय होते, डायग्नोस्टिक पॅटर्न (रंग बार/चेकरबोर्ड) तयार करते.

दुहेरी निदान कार्ये:

▶ मूलभूत पडताळणी: आउटपुटची अनुपस्थिती सुरुवातीच्या वेळेत किंवा नोंदणी कॉन्फिगरेशनमधील गंभीर त्रुटी दर्शवते.

▶ फॉल्ट आयसोलेशन: बाह्य सिग्नल फेल्युअरसह सामान्य स्व-चाचणी मदरबोर्ड सिग्नल प्रोसेसिंग समस्यांची पुष्टी करते.

विस्तारित ऍप्लिकेशन्स: ग्रेस्केल एकरूपता आणि रंग प्रतिसाद मूल्यमापनासाठी बहु-स्तरीय चाचणी मोड (0x36 रजिस्टरद्वारे नियंत्रित).

2. सिस्टेमॅटिक आयडी रीड कमांड प्रोटोकॉल

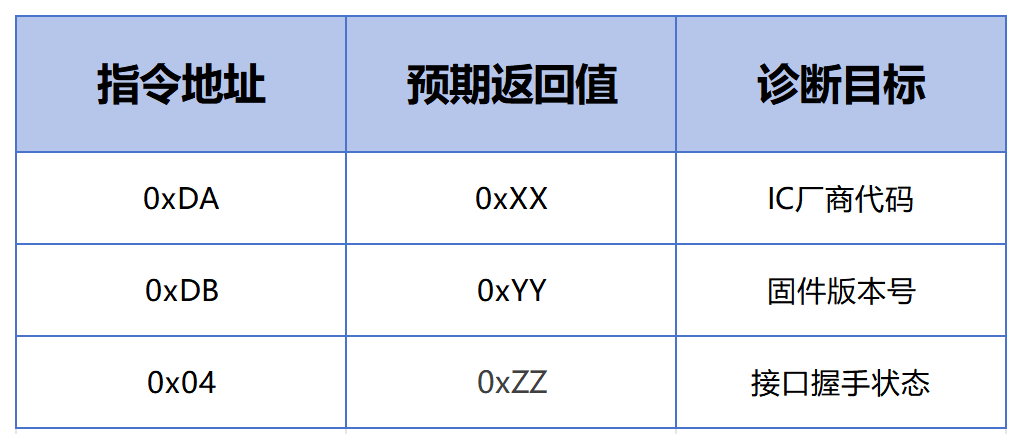

कमांड मॅट्रिक्स:

संप्रेषण स्तर समस्यानिवारण: सलग तीन वाचन अयशस्वी होण्यासाठी तपासणी आवश्यक आहे:

▶ इंटरफेस व्होल्टेज जुळणी (±5% सहिष्णुता)

▶ सिग्नल क्रॉसस्टॉक (डोळा आकृती उघडणे >0.7 UI)

▶ पॉवर-ऑन टाइमिंग (Treset_min≥10ms, Tvdds_rise≤100μs)

▶ ग्राउंड प्रतिबाधा (<50mΩ)सिक्स-डायमेंशनल डीबगिंग सेफ्टी प्रोटोकॉल (वर्धित गोल्डन नियम) थर्मल प्रोटेक्शन: चालू-मर्यादित पुरवठ्यासह प्रारंभिक पॉवर-ऑन (≤200mA), IR थर्मल इमेजिंगद्वारे परीक्षण केले जाते. ΔT＞15℃ सर्किट व्यत्यय ट्रिगर करते.

कोड ड्युअल-व्हेरिफिकेशन: अधिकृत इनिशिएलायझेशन कोडसाठी वॉचडॉग टाइमर एकत्रीकरणासह SHA-256 प्रमाणीकरण आवश्यक आहे.

सुरक्षित कोड मॉडिफिकेशन प्रोटोकॉल: नोंदणी सुधारणा पास होणे आवश्यक आहे:

▶ ESD संरक्षण चाचणी (HBM≥8KV)

▶ 72-तास प्रवेगक वृद्धत्व

▶ बर्न-इन प्रतिकार चाचणी (स्थिर प्रतिमा 96 तास)

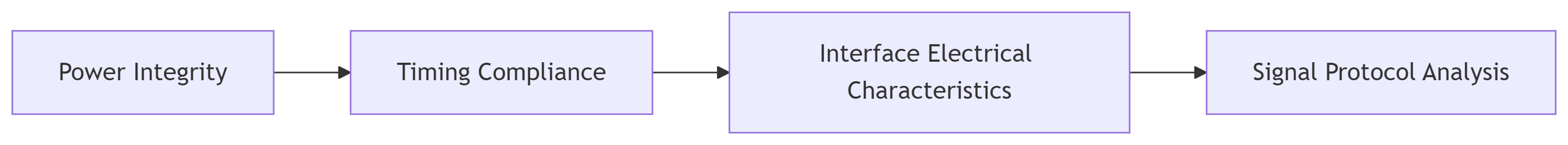

हार्डवेअर-प्रथम निदान प्रवाह:

टाइमिंग फॉल्ट टॉलरन्स: ±20% मार्जिनसह गंभीर वेळेचे मापदंड; रिसेट फॉलिंग एज VDDS वाढत्या काठासह (<1μs विचलन) समक्रमित.

डायनॅमिक मेंटेनन्स अल्गोरिदम:

▶ पिक्सेल शिफ्टिंग (1-पिक्सेल विस्थापन प्रति 2 तास)

▶ नियतकालिक नकारात्मक प्रतिमा रिफ्रेश करा (दर 30 मिनिटांनी)

▶ अनुकूली कॉन्ट्रास्ट ऑप्टिमायझेशन (सामग्री-आश्रित) औद्योगिक-श्रेणी तांत्रिक आश्वासन प्रणाली पूर्ण जीवनचक्र व्यवस्थापन: FMEA-चालित सक्रिय देखभाल डिझाईन-इन पासून मोठ्या प्रमाणात उत्पादनापर्यंत लागू करते:

वैद्यकीय उपकरणे: IEC 60601-1 लीकेज वर्तमान मानकांशी सुसंगत

ऑटोमोटिव्ह सिस्टम: -40℃~105℃ थर्मल सायकलिंगसाठी प्रमाणित

औद्योगिक HMI: 2 दशलक्ष टच-ऑपरेशन सहनशक्तीचे समर्थन करते

स्मार्ट मॅन्युफॅक्चरिंग बेंचमार्क:

▶ मायक्रॉन-स्तरीय प्लेसमेंट अचूकता (±15μm)

▶ इन-लाइन AOI तपासणी (दोष कॅप्चर रेट ≥99.2%)

▶ डेटा ट्रेसेबिलिटी सिस्टम (प्रति पॅनेल 200+ प्रक्रिया पॅरामीटर्स)

गंभीर चेतावणी: डिस्प्ले ड्रायव्हर डीबगिंग एक अचूक हार्डवेअर-सॉफ्टवेअर सिम्फनी बनवते. अनधिकृत ऑपरेशनमुळे अपरिवर्तनीय नुकसान होऊ शकते (IC ब्रेकडाउन/इलेक्ट्रोड कार्बनायझेशन). हार्डवेअर साइन-ऑफ प्रोटोकॉल लागू करा ज्यासाठी वरिष्ठ इलेक्ट्रॉनिक्स अभियंते आणि डिस्प्ले आर्किटेक्ट्सची दुहेरी मंजुरी आवश्यक आहे.
